Gdy podczas przeglądu pojawia się pytanie, gdzie jest anoda w bojlerze, najczęściej trzeba zajrzeć do górnej części zbiornika, pod pokrywę albo do bocznego króćca serwisowego. Położenie zależy jednak od konstrukcji urządzenia, jego ustawienia oraz tego, czy anoda została połączona z grzałką. Wyjaśniam, jak ją rozpoznać, bezpiecznie sprawdzić i dobrać właściwy element do bojlera lub zasobnika ciepłej wody współpracującego z kotłem albo pompą ciepła.
Anoda zwykle znajduje się w górnej części zbiornika i wymaga dostępu serwisowego
- Najczęstsze miejsce to górna pokrywa bojlera lub boczny otwór technologiczny.
- W bojlerach poziomych anoda może być zamontowana z boku albo na kołnierzu razem z grzałką.
- Nie należy mylić anody z grzałką, ponieważ pełnią różne funkcje.
- Przed demontażem trzeba odłączyć prąd, zamknąć dopływ wody i opróżnić zbiornik.
- Stan anody najlepiej kontrolować co 12-24 miesiące, zgodnie z instrukcją konkretnego modelu.
[search_image] anoda magnezowa w bojlerze lokalizacja grzałka kołnierz zbiornika
Gdzie fizycznie znajduje się anoda w bojlerze
W typowym pionowym bojlerze z emaliowanym zbiornikiem anoda jest zamocowana w górnej części urządzenia. Z zewnątrz zwykle widać tylko zaślepkę, nakrętkę albo fragment przewodu, ponieważ sam pręt znajduje się wewnątrz zbiornika i jest wkręcony w gwintowany króciec.
W części modeli trzeba zdjąć górną pokrywę izolacyjną, a czasem również fragment obudowy. Anoda może być zamontowana osobno lub na wspólnym kołnierzu z grzałką. Z tego powodu nie warto od razu kupować elementu na podstawie samej pojemności bojlera. Liczy się konkretny model, długość pręta, średnica i rodzaj gwintu.
Bojler pionowy
W urządzeniach stojących anoda najczęściej wchodzi pionowo od góry. Jeśli nad zbiornikiem pozostawiono zbyt mało miejsca, jej wyjęcie może być trudniejsze niż sam demontaż. Długi pręt wymaga bowiem przestrzeni większej niż wysokość obudowy, dlatego w ciasnej kotłowni stosuje się czasem anodę łańcuchową lub segmentową, którą można wyjmować częściami.
Przeczytaj również: Podłączenie bufora ciepła do kotła - schemat i błędy
Bojler poziomy
W modelach przeznaczonych do montażu poziomego punkt mocowania znajduje się zwykle na bocznej ściance albo przy kołnierzu grzałki. Nie wolno zakładać, że bojler pionowy i poziomy mają identyczne rozmieszczenie elementów. Zmiana pozycji urządzenia może też zaburzyć pracę króćców poboru wody, więc zawsze trzeba sprawdzić instrukcję producenta.
W zasobnikach stojących współpracujących z kotłem lub pompą ciepła anoda również bywa umieszczona od góry, ale może znajdować się pod osobną pokrywą serwisową. W niektórych konstrukcjach dostęp do niej uzyskuje się przez kołnierz rewizyjny. Jeśli nie ma widocznej nakrętki ani przewodu ochronnego, nie oznacza to jeszcze, że anody nie ma.
Jak rozpoznać anodę i nie pomylić jej z grzałką

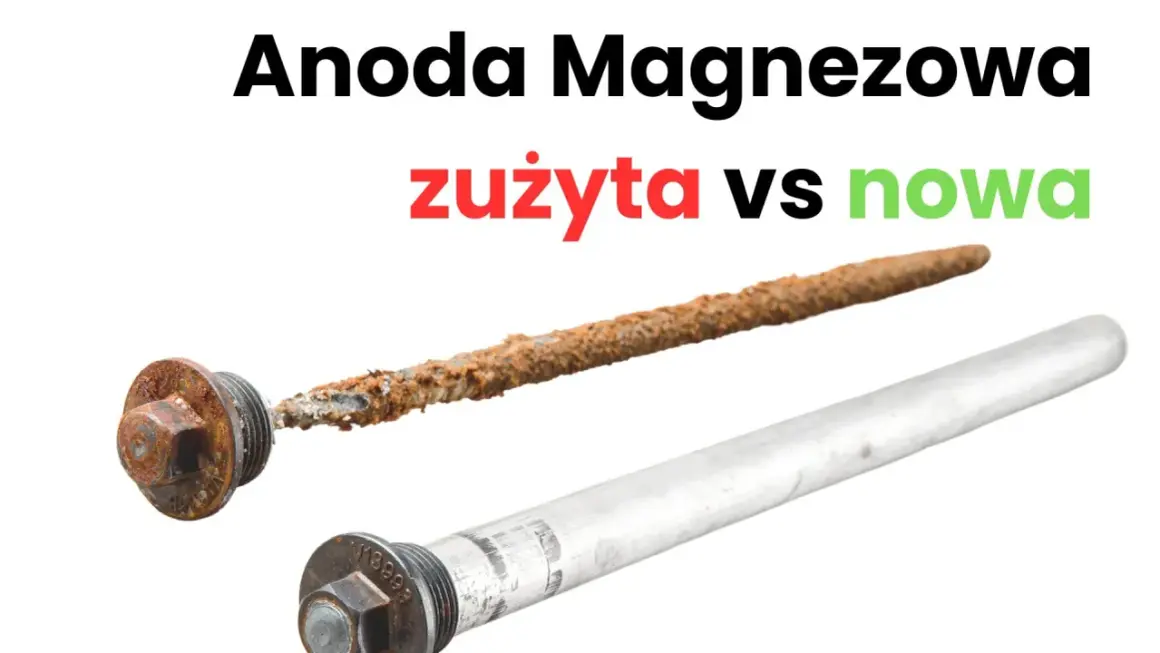

Klasyczna anoda magnezowa wygląda jak metalowy pręt przykręcony do korka lub kołnierza. Jej zadaniem jest ochrona stalowego, emaliowanego zbiornika przed korozją elektrochemiczną. Magnez zużywa się zamiast ścianek zbiornika, dlatego po kilku latach może pozostać z niego tylko cienki rdzeń albo fragmenty metalu.
Grzałka ma inną budowę. Jest elementem elektrycznym z przewodami i zaciskami, a jej zadaniem jest podgrzewanie wody. Anoda może być zamontowana obok niej, na tym samym kołnierzu, ale nie wolno traktować grzałki jako zamiennika anody.
Warto rozróżnić trzy rozwiązania spotykane w instalacjach domowych:
| Rodzaj ochrony | Jak wygląda | Co trzeba wiedzieć |
|---|---|---|
| Anoda magnezowa | Metalowy pręt wkręcony w zbiornik | Zużywa się i wymaga okresowej kontroli oraz wymiany |
| Anoda tytanowa | Elektroda połączona z modułem zasilającym | Zwykle nie jest wymieniana tak jak anoda magnezowa, ale wymaga sprawnego sterownika |
| Anoda łańcuchowa | Połączone segmenty magnezowe | Sprawdza się tam, gdzie brakuje miejsca na wyjęcie długiego pręta |
Nie każdy zbiornik ma anodę magnezową. Zbiorniki wykonane ze stali nierdzewnej mogą korzystać z innej ochrony albo nie wymagać klasycznego pręta. Przed zakupem części odczytuję model z tabliczki znamionowej i porównuję go z instrukcją, zamiast kierować się samym wyglądem starego elementu.
Jak dostać się do anody bez zalania łazienki
Dostęp do anody wymaga zazwyczaj opróżnienia zbiornika. Sama woda może ważyć od około 50 do ponad 200 kg, dlatego nie wolno odkręcać korka ani kołnierza przy pełnym bojlerze. W praktyce przydaje się wąż podłączony do zaworu spustowego oraz otwarcie kranu z ciepłą wodą, aby wyrównać ciśnienie.
- Odłącz zasilanie elektryczne bezpiecznikiem i sprawdź, czy bojler rzeczywiście nie jest pod napięciem.
- Wyłącz źródło ciepła, jeśli zasobnik współpracuje z kotłem, pompą ciepła albo instalacją solarną.
- Zamknij dopływ zimnej wody do zbiornika.
- Odprowadź wodę przez zawór spustowy, najlepiej do odpływu lub przygotowanego pojemnika.
- Zdejmij osłonę i zlokalizuj korek anody albo kołnierz grzałki.
- Odkręć element, wymień uszczelkę i zamontuj nową anodę zgodnie z instrukcją.
- Napełnij zbiornik przed ponownym włączeniem grzałki.
Ostatni punkt ma duże znaczenie. Włączenie grzałki w pustym lub częściowo napełnionym bojlerze może doprowadzić do jej przepalenia. Po napełnieniu otwieram kran ciepłej wody i czekam, aż wypływ będzie równy, bez powietrza. Dopiero wtedy sprawdzam szczelność i przywracam zasilanie.
Jeśli korek jest zapieczony, nie próbuję odkręcać go z nadmierną siłą. Można uszkodzić gwint, kołnierz albo króciec zbiornika, a taka naprawa szybko przestaje być prostą wymianą pręta. W tym miejscu pomoc hydraulika jest rozsądniejsza niż ryzykowanie wymiany całego zasobnika.
Kiedy anoda wymaga wymiany
Anoda magnezowa nie ma jednego sztywnego terminu trwałości. Wpływa na nią między innymi temperatura pracy, skład wody, częstotliwość używania bojlera i jakość uziemienia. W domu z twardą lub agresywną wodą zużycie może postępować znacznie szybciej niż w instalacji z wodą o łagodniejszych parametrach.
Pierwszą kontrolę dobrze zaplanować po 12 miesiącach pracy, a później ustalić odstęp na podstawie jej stanu. Często przyjmuje się zakres 12-24 miesięcy, ale instrukcja konkretnego producenta ma tu pierwszeństwo. Jeśli pręt jest mocno skorodowany, pokryty osadem albo pozostała z niego niewielka część, wymiana nie powinna być odkładana.
Niepokojącym sygnałem może być także nawracająca korozja zbiornika, rdzawa woda po postoju lub nieszczelność w okolicy kołnierza. Objawy te nie zawsze oznaczają zużytą anodę, ale powinny skłonić do przeglądu. Anoda chroni zbiornik, lecz nie naprawi już uszkodzonej emalii.
Najczęstsze błędy przy szukaniu i wymianie anody
Najczęściej spotykam się z próbą znalezienia anody wyłącznie na podstawie zewnętrznej obudowy. Tymczasem element może być schowany pod izolacją, zamontowany razem z grzałką albo umieszczony z boku. Pomocny jest schemat części zamiennych i numer urządzenia, a nie tylko jego pojemność, na przykład 80 lub 100 litrów.
- Odkręcanie przy pełnym zbiorniku może spowodować gwałtowny wyciek i uszkodzenie mocowania.
- Pominięcie przewodu masowego w wybranych konstrukcjach sprawia, że anoda nie działa prawidłowo.
- Założenie starej uszczelki zwiększa ryzyko przecieku po ponownym napełnieniu.
- Dobór „uniwersalnego” pręta bez sprawdzenia gwintu i długości może uniemożliwić montaż.
- Włączenie grzałki przed napełnieniem grozi jej spaleniem.
Przy anodzie tytanowej trzeba dodatkowo sprawdzić moduł zasilający i przewody. Nie wymienia się jej tak samo jak pręta magnezowego, a problem z kontrolką lub elektroniką nie zawsze oznacza uszkodzenie samej elektrody. W przypadku zasobnika połączonego z kotłem gazowym, pompą ciepła albo kolektorami słonecznymi lepiej zlecić pełny przegląd osobie, która zna cały układ CWU.
Jak szybko ustalić właściwe miejsce w swoim urządzeniu
Najpewniejsza kolejność jest prosta. Najpierw odczytuję producenta i dokładny model z tabliczki znamionowej, potem sprawdzam rozdział dotyczący konserwacji lub ochrony antykorozyjnej. Na końcu porównuję rysunek z rzeczywistą obudową, zwracając uwagę na górną pokrywę, boczne zaślepki, kołnierz grzałki i przewody uziemiające.
Jeżeli urządzenie jest zabudowane, nad nim nie ma miejsca na wyjęcie długiego pręta albo po odkręceniu kołnierza widać dużo osadu, samodzielna praca może być nieopłacalna. Dobrze dobrana anoda i szczelny montaż kosztują mniej niż przedwczesna wymiana całego bojlera, ale tylko wtedy, gdy zbiornik nie jest już skorodowany.
Najkrócej mówiąc, anody należy szukać przede wszystkim w górnej części pionowego bojlera, na boku modelu poziomego albo przy kołnierzu grzałki. Ostateczne położenie zawsze wynika z konstrukcji konkretnego urządzenia, dlatego instrukcja i tabliczka znamionowa są ważniejsze niż ogólne schematy znalezione w internecie.
