Bufor ciepła może uspokoić pracę kotła, ograniczyć częste rozpalanie i przechować nadwyżkę energii na później, ale tylko wtedy, gdy hydraulika jest dobrze przemyślana. W tym artykule pokazuję, jak czytać schemat podłączenia bufora do kotła c.o., gdzie umieścić pompę i zawór ochrony powrotu, jak podłączyć obiegi grzewcze oraz których błędów zdecydowanie unikać.
Dobry układ z buforem zaczyna się od właściwego przepływu
- Zasilanie kotła powinno trafiać do górnej części bufora, a powrót do kotła powinien być pobierany z jego dolnej strefy.
- Zawór antykondensacyjny chroni kocioł przed zbyt chłodnym powrotem, wilgocią, smołą i korozją.
- Obieg grzewczy najlepiej zasilać z górnego króćca bufora przez pompę i zawór mieszający.
- Dla kotła na drewno często przyjmuje się orientacyjnie około 50 l pojemności bufora na 1 kW mocy, ale ostateczna wartość zależy od instrukcji urządzenia.
- Układ zamknięty z kotłem na paliwo stałe wymaga odpowiednich urządzeń odprowadzających nadmiar ciepła i zgodności z dokumentacją producenta.
Jak działa podstawowy układ kocioł bufor ogrzewanie
Bufor jest dużym, dobrze izolowanym zbiornikiem wody grzewczej. Kocioł ładuje go energią, a instalacja pobiera ciepło wtedy, gdy jest potrzebne. Dzięki temu kocioł na drewno lub pellet może pracować dłużej z większą mocą, zamiast co chwilę przechodzić w podtrzymanie.
W najprostszym wariancie przepływ wygląda tak:
- zasilanie kotła prowadzi do górnego króćca bufora,
- dolny króciec bufora kieruje wodę powrotną do kotła,
- z górnej części zbiornika pobierana jest gorąca woda do ogrzewania,
- powrót z grzejników lub podłogówki trafia do dolnej strefy bufora.
Najważniejsza jest tak zwana stratyfikacja, czyli warstwowy układ temperatury. Gorąca woda gromadzi się u góry, chłodniejsza opada na dół. Jeżeli króćce zostaną zamienione albo przepływ będzie zbyt duży, warstwy szybko się wymieszają i bufor straci sporą część swojej użyteczności.

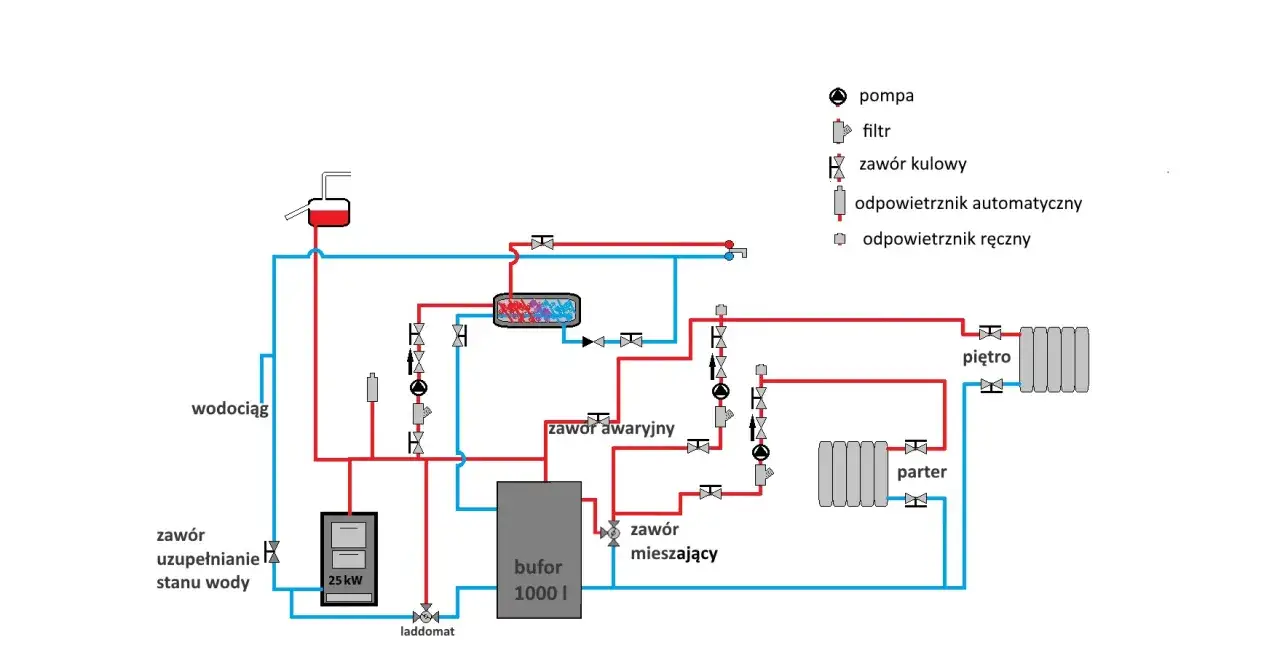

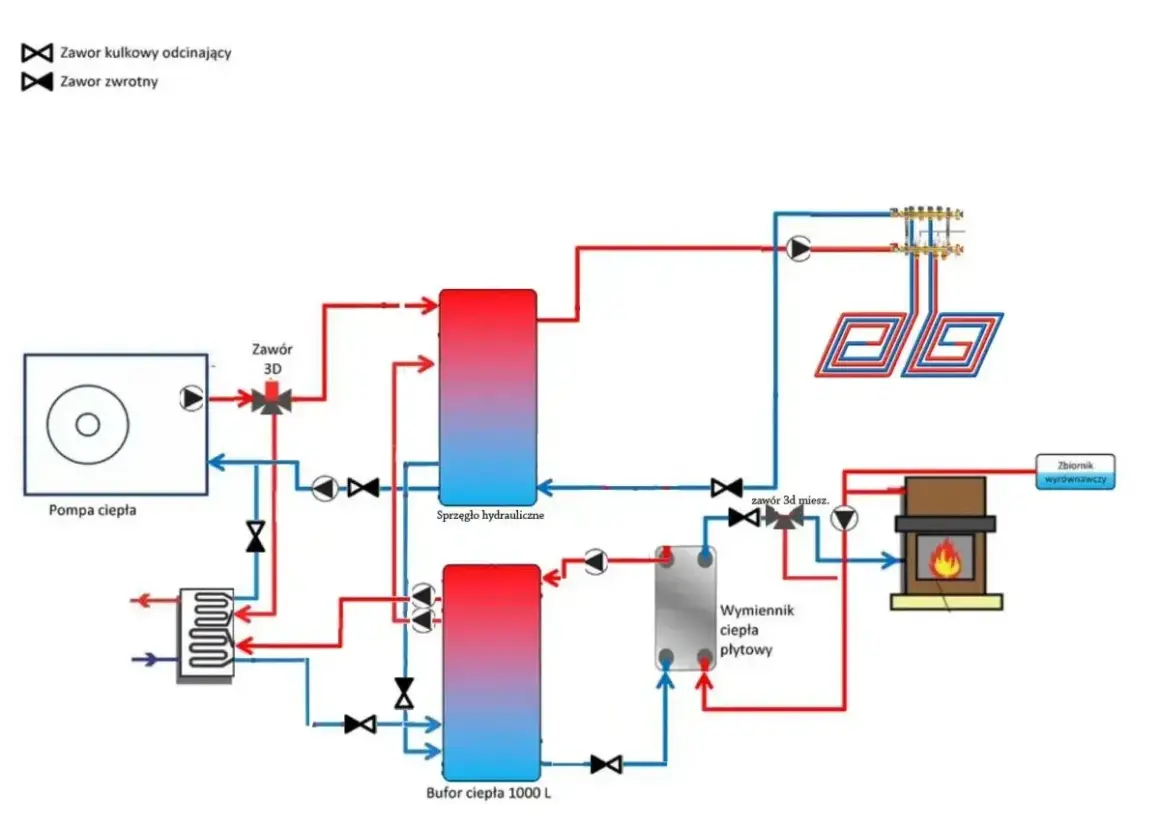

Ideowy schemat można zapisać w ten sposób:
Kocioł - pompa kotłowa - zawór ochrony powrotu - górna część bufora
Dolna część bufora - powrót - zawór ochrony powrotu - kocioł
Górna część bufora - pompa obiegu - zawór mieszający - grzejniki lub ogrzewanie podłogowe - dolna część bufora
To jest schemat poglądowy, a nie gotowy projekt wykonawczy. Średnice rur, wydajność pomp, sposób zabezpieczenia i rozmieszczenie zaworów trzeba dopasować do mocy kotła, pojemności zbiornika oraz konkretnej instalacji.
Gdzie zamontować pompę i ochronę powrotu kotła
Między kotłem a buforem powinien pracować osobny obieg ładowania. Jego zadaniem jest dostarczenie do zbiornika odpowiedniej ilości gorącej wody oraz utrzymanie bezpiecznej temperatury powrotu do kotła.
Najczęściej stosuje się zawór termostatyczny trzy- lub czterodrogowy albo gotową grupę ładującą. Zawór miesza część gorącej wody z zasilania z wodą wracającą z bufora, dzięki czemu kocioł nie dostaje nagle bardzo zimnego powrotu.
Dlaczego zimny powrót jest groźny
Gdy temperatura powrotu jest zbyt niska, na wymienniku i w przewodzie kominowym może wykraplać się para wodna połączona z produktami spalania. Powstają wtedy smoła, osady i korozja, a sprawność wymiany ciepła spada.
Dokładną temperaturę ochrony powrotu podaje producent kotła. W wielu instalacjach spotyka się nastawy około 55-60°C, ale nie należy ustawiać jej wyłącznie na podstawie internetowego schematu. Kocioł zgazowujący drewno, pelletowy i urządzenie wielopaliwowe mogą mieć inne wymagania.
Pompa w obiegu kotłowym
Pompa ładowania bufora powinna zapewnić przepływ odpowiedni do mocy kotła i różnicy temperatur między zasilaniem a powrotem. Zbyt mała pompa nie odbierze energii z kotła, a zbyt duża będzie niepotrzebnie mieszać wodę w buforze i zwiększać zużycie prądu.
W praktyce spotykam dwa rozwiązania. Pierwsze to pompa zamontowana bezpośrednio na powrocie z bufora do kotła. Drugie wykorzystuje obejście i układ, który może częściowo działać grawitacyjnie. To drugie rozwiązanie ma sens przede wszystkim wtedy, gdy kocioł i bufor stoją blisko siebie, a rury mają duży przekrój i niewiele załamań.
Pompa nie zastępuje zabezpieczenia termicznego. Przy zaniku zasilania elektrycznego musi istnieć sposób na ograniczenie wzrostu temperatury w kotle, zgodny z jego instrukcją. Zasilanie awaryjne pompy może poprawić bezpieczeństwo, ale samo w sobie nie jest uniwersalnym zamiennikiem układu odprowadzania nadmiaru ciepła.
Jak podłączyć obieg grzejnikowy i podłogowy
Obieg odbiorczy powinien być traktowany niezależnie od obiegu kotłowego. Bufor pełni wtedy funkcję magazynu energii oraz sprzęgła hydraulicznego, czyli miejsca, w którym obieg kotła i obiegi grzewcze mogą pracować z różnymi przepływami.
Do grzejników można pobierać wodę z górnej części zbiornika i kierować ją przez pompę obiegową. Powrót z instalacji powinien wracać do dolnego króćca. Przy samych grzejnikach układ bywa prostszy, ponieważ mogą pracować na wyższej temperaturze.
Ogrzewanie podłogowe wymaga zwykle zaworu mieszającego z siłownikiem. Zawór obniża temperaturę wody podawanej do pętli, ponieważ podłogówka potrzebuje zazwyczaj niższych parametrów niż tradycyjne grzejniki. Orientacyjnie w wielu domach temperatura zasilania podłogi mieści się w zakresie 25-40°C, ale zależy od projektu i warunków pogodowych.
| Obieg | Typowe elementy | Co trzeba sprawdzić |
|---|---|---|
| Ładowanie bufora | Pompa kotłowa, zawór antykondensacyjny, termometry | Przepływ, temperatura powrotu i moc kotła |
| Grzejniki | Pompa, zawory odcinające, ewentualnie zawór mieszający | Wymagana temperatura zasilania i przepływ |
| Podłogówka | Pompa, zawór mieszający, rozdzielacz, siłownik | Maksymalna temperatura pętli i regulacja pogodowa |
| C.W.U. | Pompa ładująca, wężownica lub osobny zasobnik, zawór mieszający | Priorytet podgrzewania i zabezpieczenie przed poparzeniem |
Przy kilku obiegach warto zastosować osobne moduły pompowe i czujniki temperatury. Sterownik może wtedy otwierać tylko ten obieg, który aktualnie potrzebuje ciepła, zamiast uruchamiać całą instalację naraz.
Jak dobrać pojemność bufora do mocy kotła
Nie ma jednej pojemności odpowiedniej dla każdego domu. Bufor dobiera się do rodzaju paliwa, mocy kotła, sposobu palenia, zapotrzebowania budynku i miejsca w kotłowni. Zbiornik o pojemności 1000 litrów waży po napełnieniu ponad tonę, dlatego trzeba sprawdzić także nośność podłoża, możliwość wniesienia oraz wysokość pomieszczenia.
Dla kotłów zgazowujących drewno jako punkt wyjścia często przyjmuje się około 50 l/kW. Przy kotle o mocy 20 kW daje to około 1000 litrów, a przy 25 kW około 1250 litrów. Nie traktowałbym jednak tego jako sztywnego przepisu. Instrukcja konkretnego kotła może wymagać innej wartości albo wskazywać minimalną pojemność.
| Moc kotła | Orientacyjny bufor przy 50 l/kW | Praktyczna uwaga |
|---|---|---|
| 15 kW | około 750 l | Dobre rozwiązanie dla mniejszego, dobrze ocieplonego domu |
| 20 kW | około 1000 l | Często spotykany punkt wyjścia dla kotła na drewno |
| 25 kW | około 1250 l | Trzeba uwzględnić miejsce i wielkość pojedynczego załadunku |
| 30 kW | około 1500 l | Duży zbiornik wymaga poprawnej logistyki i mocnej konstrukcji |
Energię możliwą do zmagazynowania można oszacować ze wzoru E = V × 1,163 × ΔT, gdzie V oznacza objętość wody w litrach, a ΔT różnicę temperatur. Bufor 1000 litrów przy użytecznej różnicy 40°C przechowa teoretycznie około 46,5 kWh. W realnej instalacji wynik będzie niższy przez straty, ograniczenie temperatury zasilania i niepełne wykorzystanie całej objętości.
Za mały bufor nie pozwoli kotłowi pracować pełnym cyklem. Za duży podniesie koszt inwestycji, wydłuży czas ładowania i może zwiększyć straty postojowe. Moim zdaniem lepiej zacząć od obliczenia zapotrzebowania na ciepło i instrukcji kotła niż kupować największy zbiornik, który akurat zmieści się w kotłowni.
Jak włączyć ciepłą wodę użytkową do układu
Zasobnik ciepłej wody użytkowej można podłączyć na kilka sposobów. Najczęściej stosuje się osobny zasobnik z wężownicą, która odbiera ciepło z kotła lub z bufora. W niektórych buforach wężownica do C.W.U. jest już wbudowana, co upraszcza instalację, ale ogranicza jej wydajność przy dużym zużyciu wody.
C.W.U. przed buforem
Jeżeli zasobnik jest ładowany bezpośrednio z kotła, ciepła woda może mieć priorytet nad buforem. Po osiągnięciu zadanej temperatury sterownik przełącza energię na ładowanie zbiornika buforowego. To rozwiązanie bywa wygodne, gdy domownicy potrzebują szybko dużej ilości ciepłej wody.
Przeczytaj również: Piecyki gazowe Junkers - Hydro 4200 czy 4300?
C.W.U. z bufora
W tym wariancie bufor jest głównym magazynem energii, a zasobnik pobiera ciepło z jego górnej strefy. Układ jest prosty w codziennym działaniu, lecz po całkowitym wychłodzeniu bufora trzeba najpierw dostarczyć do niego energię.
Na wyjściu ciepłej wody użytkowej powinien znaleźć się termostatyczny zawór mieszający. Ogranicza on temperaturę wody kierowanej do kranów i zmniejsza ryzyko poparzenia, zwłaszcza gdy bufor jest ładowany do temperatury 70-80°C.
Jakie zabezpieczenia są naprawdę potrzebne
Bufor nie usuwa ryzyka przegrzania kotła. Wręcz przeciwnie, przy kotle na paliwo stałe trzeba zaplanować cały układ bezpieczeństwa, ponieważ po dołożeniu opału proces spalania nie zatrzymuje się natychmiast po wyłączeniu pompy.
W zależności od rodzaju kotła i systemu mogą być potrzebne:
- naczynie wzbiorcze odpowiednie dla układu otwartego lub zamkniętego,
- zawór bezpieczeństwa, manometr i odpowietrznik,
- zabezpieczenie termiczne odprowadzające nadmiar ciepła,
- zawór antykondensacyjny na powrocie kotła,
- separatory powietrza i zanieczyszczeń,
- zawory odcinające i spustowe umożliwiające serwis,
- izolacja przewodów oraz bufora ograniczająca straty ciepła.
W Polsce kocioł na paliwo stałe w instalacji zamkniętej jest dopuszczalny tylko przy spełnieniu określonych warunków, między innymi gdy urządzenie ma odpowiednią moc i zabezpieczenie przed nadmiarem ciepła. Decydująca jest instrukcja producenta oraz projekt instalacji, a nie sam fakt, że podobny schemat działa u sąsiada.
Nie wolno montować zaworu odcinającego w taki sposób, aby można było przypadkowo odciąć kocioł od jego zabezpieczeń. Każdy przewód bezpieczeństwa powinien mieć drożną trasę, a odpływ z zaworu termicznego trzeba wykonać zgodnie z instrukcją urządzenia.
Najczęstsze błędy przy łączeniu kotła z buforem
Najwięcej problemów wynika nie z samego zbiornika, lecz z drobnych błędów w armaturze i sterowaniu. Instalacja może wtedy działać, ale wolno ładować bufor, szybko tracić temperaturę albo powodować niedogrzanie pomieszczeń.
- Brak ochrony powrotu prowadzi do kondensacji, smoły i korozji kotła.
- Zamienione króćce bufora niszczą stratyfikację i mieszają gorącą oraz chłodną wodę.
- Za małe średnice rur zwiększają opory przepływu i ograniczają moc przekazywaną do zbiornika.
- Brak zaworów zwrotnych może powodować niekontrolowane przepływy grawitacyjne oraz wychładzanie bufora.
- Jedna pompa do wszystkiego utrudnia niezależną regulację kotła, grzejników i podłogówki.
- Źle umieszczone czujniki powodują przedwczesne wyłączanie pompy albo przegrzewanie zbiornika.
- Niewystarczająca izolacja sprawia, że część energii zamiast ogrzewać dom trafia do kotłowni.
- Brak planu na awarię prądu jest szczególnie ryzykowny przy kotle, który wymaga pomp do odbioru ciepła.
Przed uruchomieniem sprawdzam także kierunek przepływu na każdej pompie, położenie zaworów serwisowych i działanie odpowietrzników. Dobrze wykonany schemat powinien być czytelny nie tylko dla instalatora, lecz także dla osoby, która będzie później uzupełniała wodę, odpowietrzała układ i reagowała na alarm sterownika.
Ostatnia rzecz do sprawdzenia przed uruchomieniem bufora
Przed pierwszym rozpaleniem trzeba porównać wykonane połączenia z instrukcją kotła, bufora, grupy pompowej i sterownika. Szczególną uwagę zwracam na temperaturę ochrony powrotu, czujniki górny i dolny, kierunek pracy pomp oraz zabezpieczenie przed przegrzaniem.
Jeżeli instalacja ma kocioł na drewno, kilka obiegów grzewczych, zasobnik C.W.U. i system zamknięty, nie traktowałbym internetowego rysunku jako projektu. Schemat ideowy pomaga zrozumieć zasadę działania, ale dobór średnic, pomp, naczynia wzbiorczego i zabezpieczeń powinien wykonać instalator znający wymagania konkretnego urządzenia.
Dobrze podłączony bufor nie jest tylko dużym zbiornikiem wpiętym w dwie rury. To zespół osobnego obiegu kotłowego, ochrony powrotu, właściwej warstwowości temperatury i niezależnej regulacji ogrzewania. Właśnie te elementy decydują, czy magazynowanie ciepła przyniesie realną oszczędność i wygodę, czy stanie się kosztownym dodatkiem do źle zbilansowanej kotłowni.
