Podłączenie trójfazowego podgrzewacza wody wymaga zgrania dwóch instalacji: wodnej i elektrycznej. Pokażę, jak rozpoznać wymagania urządzenia, dobrać obwód, wykonać przyłącza hydrauliczne oraz bezpiecznie przygotować pierwsze uruchomienie, a także wskażę sytuacje, w których potrzebny jest elektryk z odpowiednimi kwalifikacjami.
Bezpieczne podłączenie zaczyna się od właściwego modelu i obwodu
- 400 V nie oznacza automatycznie takiego samego schematu. Sprawdź, czy urządzenie wymaga układu 3N~ z przewodem neutralnym, czy 2~400 V.
- Dedykowany obwód musi mieć zabezpieczenie dobrane do mocy, długości przewodu i sposobu jego ułożenia.
- Przed włączeniem prądu podgrzewacz trzeba napełnić i odpowietrzyć.
- Przewodów nie podłącza się „po kolorach”. Decydujący jest schemat producenta i pomiary elektryczne.
- Przy urządzeniu o mocy 18-24 kW obciążenie instalacji jest duże, dlatego montaż powinien wykonać elektryk.
Najpierw ustal, jaki podgrzewacz masz przed sobą
Pod nazwą trójfazowego podgrzewacza mogą kryć się dwa różne urządzenia. Podgrzewacz przepływowy grzeje wodę dopiero po odkręceniu kranu i zwykle pobiera dużą moc, natomiast bojler pojemnościowy magazynuje wodę w zbiorniku i dogrzewa ją cyklicznie.
Ta różnica wpływa na sposób montażu. Przepływowy model musi mieć odpowiedni przepływ wody i często pracuje z mocą od 12 do 27 kW. W zasobniku może być zamontowana grzałka o mocy 3, 4,5, 6 lub 9 kW, czasem zasilana trójfazowo, ale wymagania podane na tabliczce znamionowej będą zupełnie inne.
Co sprawdzić na tabliczce i w instrukcji
- moc znamionową w kilowatach,
- napięcie i układ zasilania, na przykład 3N~400 V albo 2~400 V,
- wymagany przekrój przewodu i zabezpieczenie,
- czy urządzenie potrzebuje przewodu neutralnego N,
- minimalne ciśnienie i przepływ wody,
- zalecane zabezpieczenia hydrauliczne oraz miejsce montażu.
Nie zakładam, że każdy model z oznaczeniem 400 V podłącza się przewodem pięciożyłowym. Niektóre urządzenia wymagają przewodów L1, L2, L3, N i PE, inne korzystają tylko z dwóch faz oraz przewodu ochronnego. Instrukcje producentów, między innymi Kospel i Stiebel Eltron, wyraźnie rozdzielają te warianty.
Sprawdź, czy instalacja elektryczna udźwignie urządzenie
Największy błąd pojawia się jeszcze przed montażem, gdy ktoś patrzy wyłącznie na obecność „siły” w budynku. Sama instalacja trójfazowa nie gwarantuje, że przyłącze, rozdzielnica i przewody poradzą sobie z podgrzewaczem o mocy kilkunastu lub kilkudziesięciu kilowatów.
Dla orientacji prąd jednej fazy można oszacować ze wzoru I = P / √3 × 400, zakładając charakterystykę zbliżoną do obciążenia rezystancyjnego. Wyniki orientacyjne wyglądają tak:
| Moc urządzenia | Prąd roboczy na fazę | Typowe zastosowanie |
|---|---|---|
| 6 kW | około 8,7 A | mniejszy zasobnik lub punktowy podgrzewacz |
| 12 kW | około 17,3 A | prysznic lub niewielki punkt poboru |
| 18 kW | około 26 A | komfortowy przepływ przy jednym punkcie |
| 21 kW | około 30,3 A | częsty wariant do łazienki |
| 24 kW | około 34,6 A | większy przepływ lub deszczownica |
Są to wartości poglądowe, a nie gotowy dobór bezpiecznika. Elektryk bierze pod uwagę także długość trasy, sposób ułożenia kabla, temperaturę, spadek napięcia i obciążenie pozostałych obwodów. Dlatego nie polecam kopiowania schematu typu „do każdego podgrzewacza wystarczy 5 × 6 mm²”. W jednym budynku taki przewód będzie odpowiedni, a w innym konieczny okaże się większy przekrój albo modernizacja zasilania.
Jak powinien wyglądać obwód
Podgrzewacz powinien mieć osobny obwód od rozdzielnicy, zabezpieczony wyłącznikiem nadprądowym o liczbie biegunów zgodnej z instrukcją. W instalacjach domowych stosuje się również ochronę różnicowoprądową, najczęściej o czułości 30 mA, ale jej typ i sposób włączenia powinien dobrać projektant lub elektryk.
Przed rozpoczęciem pracy trzeba sprawdzić stan przewodów, ciągłość przewodu ochronnego PE, skuteczność ochrony przeciwporażeniowej oraz możliwość odłączenia wszystkich wymaganych przewodów roboczych. Stara instalacja aluminiowa, luźne zaciski albo wspólny obwód z kuchenką elektryczną to sygnały, że nie wolno ograniczyć się do samego podłączenia urządzenia.
Wykonaj przyłącze wodne zgodnie z typem urządzenia
Po stronie hydraulicznej praca wygląda prościej, ale również tutaj łatwo o błąd, który później kończy się wyciekiem albo uszkodzeniem podgrzewacza. Zimna woda musi trafić do króćca oznaczonego jako IN lub niebieski, a ciepła wychodzić przez króciec oznaczony jako OUT lub czerwony.
Podgrzewacz przepływowy
- Zamontuj urządzenie na stabilnej ścianie, zgodnie z szablonem producenta.
- Na dopływie zimnej wody zastosuj zawór odcinający i filtr, jeśli przewiduje je instrukcja.
- Podłącz wejście i wyjście bez naprężania króćców urządzenia.
- Otwórz dopływ oraz kran z ciepłą wodą, aby usunąć powietrze z wymiennika.
- Sprawdź szczelność połączeń przed podaniem napięcia.
Przepływowy model często ma określony minimalny przepływ, na przykład około 2-3 l/min, przy którym uruchamia grzanie. Zbyt mały przepływ może powodować wyłączanie urządzenia, a zbyt duży sprawi, że woda będzie letnia, mimo prawidłowego zasilania elektrycznego.
Bojler pojemnościowy

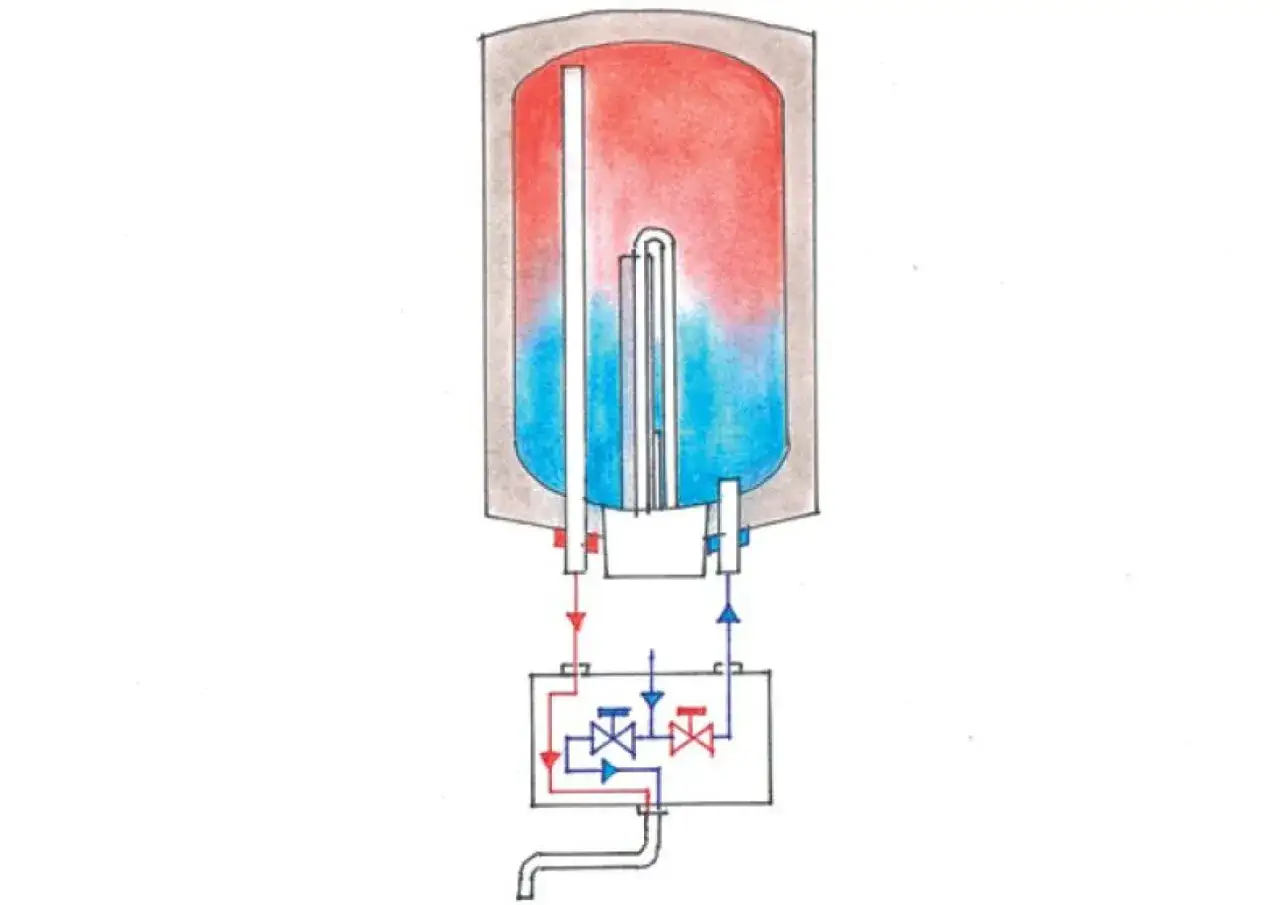

W zasobniku montuje się zwykle zawór bezpieczeństwa na dopływie zimnej wody, a w wielu instalacjach także zawór odcinający, filtr i naczynie przeponowe. Zaworu bezpieczeństwa nie wolno odcinać od zbiornika innym zaworem, ponieważ podczas nagrzewania woda zwiększa objętość i rośnie ciśnienie.
Przy pierwszym napełnianiu otwieram kran z ciepłą wodą i czekam, aż powietrze zostanie całkowicie wyparte, a z wylewki popłynie równy strumień. Dopiero wtedy można uznać zbiornik za napełniony. Włączenie grzałki „na chwilę”, gdy bojler jest pusty, może spalić element grzejny.
Podłączenie elektryczne zostaw według schematu producenta
W typowym układzie 3N~400 V przewody L1, L2 i L3 trafiają do odpowiednich zacisków fazowych, N do zacisku neutralnego, a PE do zacisku ochronnego. To jednak opis ogólny. Oznaczenia na listwie zaciskowej konkretnego modelu są ważniejsze niż jakikolwiek uniwersalny schemat z internetu.
Nie należy zamieniać przewodu neutralnego z ochronnym ani wykonywać mostków bez wyraźnego wskazania w instrukcji. W nowych instalacjach przewód PE ma kolor żółto-zielony, N zwykle niebieski, a przewody fazowe mogą być brązowe, czarne lub szare. Kolor nie zastępuje pomiaru, szczególnie w starszym budynku.
Co elektryk powinien sprawdzić przed uruchomieniem
- zgodność napięcia i układu sieci z tabliczką urządzenia,
- prawidłowe dokręcenie zacisków oraz odciążenie przewodu w dławiku,
- ciągłość przewodu PE i połączeń ochronnych,
- rezystancję izolacji oraz impedancję pętli zwarcia,
- działanie wyłącznika różnicowoprądowego, jeśli został zastosowany,
- równomierne obciążenie faz i brak nadmiernego spadku napięcia.
Przy urządzeniu o mocy 18, 21 czy 24 kW nie traktowałbym podłączenia jako zadania dla osoby bez doświadczenia. Praca przy rozdzielnicy i pomiary instalacji wymagają odpowiednich kwalifikacji, a błędne podłączenie może skończyć się porażeniem, pożarem albo utratą gwarancji.
Pierwsze uruchomienie wykonaj dopiero po kontroli
Uruchomienie powinno przebiegać w określonej kolejności. Najpierw sprawdza się stronę wodną, później elektryczną. Taka kolejność jest ważniejsza niż szybkość montażu, bo chroni grzałkę przed pracą bez wody.
- Otwórz zawór doprowadzający zimną wodę.
- Odkręć kran z ciepłą wodą i poczekaj na równy strumień bez pęcherzyków powietrza.
- Obejrzyj wszystkie połączenia i sprawdź, czy nie pojawiają się krople.
- Poproś elektryka o wykonanie pomiarów i załączenie zabezpieczenia obwodu.
- Ustaw temperaturę zgodnie z instrukcją i obserwuj pracę urządzenia przez kilka minut.
Podczas testu zwracam uwagę na nietypowe trzaski, zapach nagrzewanej izolacji, samoczynne zadziałanie zabezpieczenia oraz wahania temperatury. Każdy z tych objawów oznacza przerwę w użytkowaniu do czasu znalezienia przyczyny, a nie próbę ponownego załączenia bez diagnostyki.
Błędy, które najczęściej kończą się awarią
Najbardziej ryzykowny skrót to podłączenie mocnego urządzenia do przypadkowego kabla albo gniazda przeznaczonego dla odbiornika jednofazowego. Podgrzewacz trójfazowy nie jest urządzeniem, które można „sprawdzić na 230 V”, jeśli producent nie przewidział takiego trybu pracy.
- Włączenie pustego bojlera prowadzi do przegrzania grzałki.
- Brak dedykowanego obwodu może przeciążyć przewody i zabezpieczenia.
- Za mały przekrój kabla powoduje nagrzewanie przewodu i spadki napięcia.
- Luźny zacisk zwiększa opór połączenia i może stopić izolację.
- Pominięcie filtra naraża wymiennik na zanieczyszczenia z instalacji.
- Odwrócenie króćców może uniemożliwić prawidłowe działanie zabezpieczeń i sterowania.
- Montowanie w niewłaściwej strefie łazienki zwiększa ryzyko porażenia.
Samodzielnie można przygotować miejsce, uchwyty i przyłącza wodne, jeśli zna się wymagania urządzenia. Część elektryczną wraz z pomiarami zleciłbym jednak fachowcowi. To nie przesadna ostrożność, tylko rozsądny podział pracy przy urządzeniu, które jednocześnie pracuje z wodą i pobiera kilka lub kilkadziesiąt kilowatów.
Dobry montaż zaczyna się od instrukcji, nie od przewodu
Najkrótsza odpowiedź na pytanie, jak podłączyć podgrzewacz wody 3 fazowy, brzmi: zgodnie z tabliczką znamionową, schematem konkretnego modelu i projektem instalacji. Nie istnieje jeden bezpieczny układ pasujący do każdego urządzenia.
Przed zakupem sprawdź moc przyłączeniową budynku, miejsce montażu, ciśnienie wody i możliwość poprowadzenia osobnego obwodu. Taka weryfikacja zajmuje mniej czasu niż późniejsza wymiana przewodów, wybijanie zabezpieczeń albo naprawa grzałki uszkodzonej przez uruchomienie bez wody.
Jeżeli instalacja spełnia wymagania, przyłącza są szczelne, a elektryk potwierdził poprawność ochrony i zabezpieczeń, trójfazowy podgrzewacz może pracować stabilnie przez lata. Największą różnicę robią tu nie dodatkowe akcesoria, lecz właściwy dobór obwodu, poprawne napełnienie urządzenia i kontrola przed pierwszym włączeniem.
