Wyciek pod podjazdem albo woda znikająca w gruncie to zwykle skutek błędu, którego po zasypaniu wykopu nie da się już łatwo naprawić. Łączenie rur PE w ziemi wymaga więc dobrania właściwej techniki, dokładnego przygotowania końców rur i sprawdzenia szczelności przed zasypaniem. Poniżej opisuję, kiedy wybrać zgrzewanie elektrooporowe, doczołowe lub złączki zaciskowe, a także jak przygotować wykop i uniknąć typowych awarii.
O trwałości instalacji decyduje nie tylko sama rura
- Najpewniejsze połączenie uzyskuje się przez zgrzewanie elektrooporowe albo doczołowe.
- Elektrofuzja sprawdza się w ciasnym wykopie, przy naprawach i odgałęzieniach.
- Zgrzewanie doczołowe jest opłacalne na długich, prostych odcinkach i przy większych średnicach.
- Złączki zaciskowe są wygodne przy małych instalacjach, ale wymagają łatwego dostępu do połączenia.
- Przed zasypaniem trzeba wykonać próbę szczelności, a przewód wody pitnej przepłukać i, jeśli wymagają tego warunki odbioru, zdezynfekować.
Jakie metody łączenia rur PE stosuje się w ziemi
Rury polietylenowe można połączyć na kilka sposobów, ale nie każda metoda daje taki sam poziom trwałości. Przy instalacji zakopanej najczęściej wybieram rozwiązanie, które ogranicza liczbę elementów mechanicznych i dobrze znosi ruchy gruntu oraz zmiany temperatury.
Zgrzewanie elektrooporowe
W tym systemie końce rur umieszcza się w mufie lub innym kształtce z zatopionym drutem grzejnym. Po podłączeniu zgrzewarki tworzywo rury i kształtki zostaje miejscowo stopione, a po ostygnięciu powstaje nierozłączne połączenie materiałowe.
To najpraktyczniejsza metoda przy przyłączach domowych, odgałęzieniach, naprawach oraz pracy w studni lub wąskim wykopie. Nie trzeba przesuwać długich odcinków rur, dlatego elektrofuzja dobrze sprawdza się tam, gdzie zgrzewarka doczołowa nie ma miejsca na ustawienie.
Zgrzewanie doczołowe
Końce dwóch rur są wyrównywane, podgrzewane płytą grzejną, a później dociskane do siebie zgodnie z parametrami dla konkretnego materiału, średnicy i SDR. Otrzymany szew ma podobną odporność jak sama rura, pod warunkiem że zachowano prawidłowe osiowanie, temperaturę i czas chłodzenia.
Metoda doczołowa jest szczególnie korzystna na długich, prostych odcinkach oraz przy większych średnicach. Wymaga jednak cięższej zgrzewarki, stabilnego podłoża i przestrzeni do ustawienia rur. Próba wykonania takiego połączenia „na szybko” w błocie albo pod ścianą wykopu zwykle kończy się gorszą jakością niż zastosowanie mufy elektrooporowej.
Złączki zaciskowe

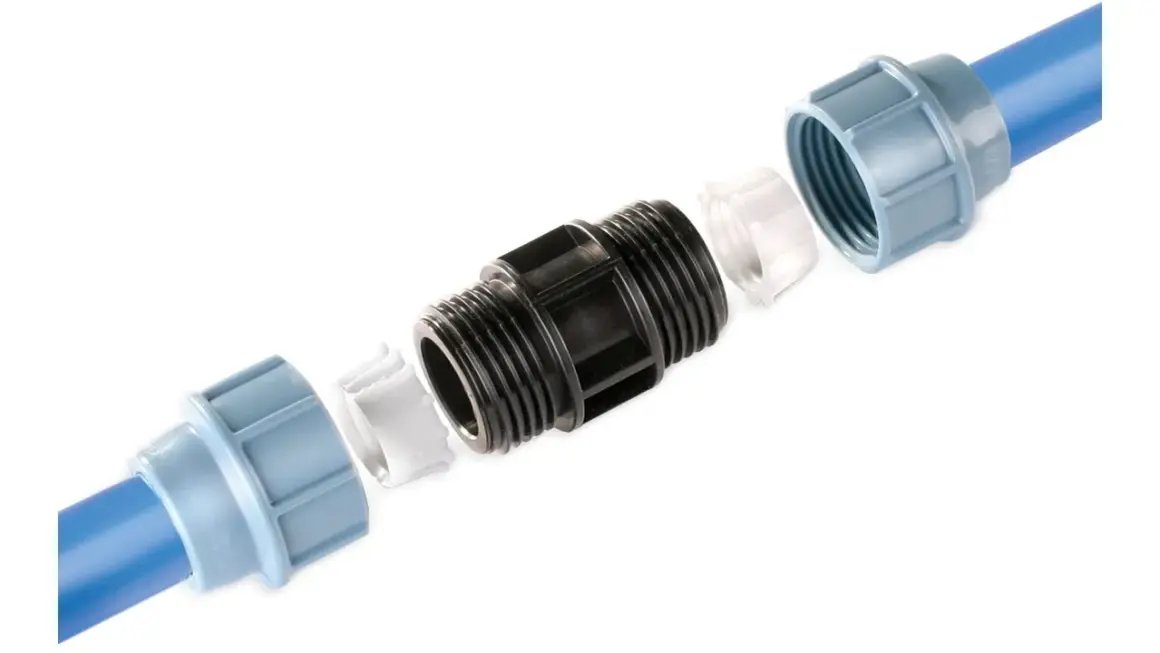

Złączka zaciskowa łączy rurę mechanicznie za pomocą pierścienia, nakrętki i uszczelki. Jest łatwa w montażu i nie wymaga zgrzewarki, dlatego często stosuje się ją przy nawadnianiu ogrodu, przyłączach do budynku i rurach o małej średnicy.
Jej zaletą jest możliwość demontażu. Wadą pozostaje większa liczba elementów, które mogą z czasem wymagać kontroli. Pod ziemią używam takich złączek tylko wtedy, gdy producent dopuszcza ich zakopanie, a miejsce połączenia można zabezpieczyć i w razie potrzeby odkopać. W instalacji wody pitnej trzeba również sprawdzić, czy wszystkie elementy mają dokumenty dopuszczające je do tego zastosowania.
| Metoda | Najlepsze zastosowanie | Najważniejsza zaleta | Ograniczenie |
|---|---|---|---|
| Zgrzewanie elektrooporowe | Naprawy, odgałęzienia, małe wykopy | Trwałe połączenie przy małej przestrzeni | Droższa kształtka i konieczność użycia zgrzewarki |
| Zgrzewanie doczołowe | Długie odcinki i większe średnice | Niski koszt połączenia przy dużej liczbie zgrzewów | Potrzebne dobre ustawienie rur i dużo miejsca |
| Złączka zaciskowa | Małe instalacje i układy wymagające demontażu | Szybki montaż bez zgrzewarki | Połączenie mechaniczne wymaga kontroli i ochrony |
Jak przygotować rurę i wykonać trwały zgrzew
Najwięcej błędów powstaje nie podczas samego grzania, lecz kilka minut wcześniej. Końcówka rury musi być równo ucięta, czysta i pozbawiona uszkodzeń. Nie używam do tego przypadkowej piły z poszarpanym ostrzem, ponieważ krzywe cięcie utrudnia prawidłowe osadzenie rury w kształtce.
- Sprawdź rurę i kształtkę. Odrzuć element z głębokim zarysowaniem, spłaszczeniem lub pęknięciem. Średnica, SDR i materiał muszą odpowiadać sobie oraz dokumentacji systemu.
- Utnij rurę prostopadle do osi. Krawędź powinna być równa i bez zadziorów.
- Usuń warstwę utlenioną. Przy elektrofuzji wykonuje się to skrobakiem na całym obwodzie w strefie wsuwanej do mufy. Zwykły papier ścierny nie daje takiej kontroli i może zabrudzić powierzchnię.
- Odtłuść i osusz powierzchnię. Nie dotykaj przygotowanej strefy palcami. Deszcz, piasek i wilgoć są częstą przyczyną wadliwego zgrzewu.
- Ustaw elementy współosiowo. Rura nie może być naprężona ani opierać się na kształtce pod kątem. W razie potrzeby stosuje się zaciski montażowe.
- Wykonaj cykl zgrzewania według kształtki. Parametrów nie należy dobierać „na oko”. Wiele kształtek ma kod kreskowy, który przekazuje zgrzewarce czas i napięcie.
- Zachowaj czas chłodzenia. Mufy nie wolno obracać, przesuwać ani obciążać przed upływem czasu wskazanego przez producenta.
Przy zgrzewaniu doczołowym dochodzi jeszcze planowanie obu końców, kontrola wypływki i utrzymanie docisku. Każdy system ma własne parametry technologiczne, dlatego instrukcja producenta rury i kształtki jest ważniejsza niż ogólna tabela znaleziona w internecie.
W praktyce nie polecam wykonywania zgrzewów ciśnieniowych bez przeszkolenia. Sama zgrzewarka nie naprawi brudnej powierzchni, złego osiowania ani zbyt szybkiego rozłączenia zacisków. Przy wodociągu pod ciśnieniem koszt fachowego wykonania jest mniejszy niż późniejsze szukanie wycieku pod tarasem.
Jak przygotować wykop i ułożyć przewód
Dobre połączenie może zostać uszkodzone przez źle przygotowany wykop. Dno powinno być stabilne, oczyszczone z kamieni i dopasowane do rodzaju gruntu. Jeśli podłoże jest twarde lub zawiera ostre elementy, wykonuje się podsypkę z materiału drobnoziarnistego, która podpiera rurę na całej długości.
Głębokość układania trzeba dopasować do lokalnej strefy przemarzania, projektu i wymagań właściciela sieci. Dla typowego przewodu wodociągowego w Polsce często przyjmuje się przykrycie większe od głębokości przemarzania o około 0,4 m, ale nie jest to uniwersalna wartość dla każdej działki. Przy płytkim ułożeniu potrzebna może być izolacja, rura ochronna albo przewód grzejny.
Rurę opuszcza się do wykopu ostrożnie. Nie należy jej zrzucać, przeciągać po ostrym gruncie ani zasypywać kamieniami. Przy zmianie kierunku lepiej zastosować łuk lub kształtkę niż wymuszać zbyt mały promień gięcia, bo naprężenia przenoszą się wtedy na mufy i przyłącza.
Przeczytaj również: Ile barów wytrzymuje rura PEX? Sprawdź limity ciśnienia
Obsypka, taśma i ochrona połączeń
Po ułożeniu przewodu wykonuje się boczną obsypkę i dokładnie wypełnia przestrzeń pod rurą. Materiał układa się warstwami po obu stronach, aby nie wypchnąć przewodu z osi. Dopiero później można użyć gruntu rodzimego, o ile nie zawiera gruzu i ostrych kamieni.
Nad przewodem warto ułożyć taśmę ostrzegawczo-lokalizacyjną, zwykle około 30 cm nad rurą. Przy przejściu pod drogą, podjazdem lub miejscem narażonym na duże obciążenia trzeba dodatkowo uwzględnić rurę osłonową, odpowiednią głębokość i wymagania dotyczące zagęszczenia zasypki.
Połączenia z armaturą, zaworami i elementami metalowymi wymagają osobnego podejścia. Sam zgrzew nie zastąpi stabilizacji ciężkiej zasuwy czy wodomierza. W takich punktach stosuje się rozwiązania przewidziane przez projekt, na przykład połączenia kołnierzowe, tuleje lub odpowiednie bloki oporowe.
Kiedy wybrać elektrofuzję, a kiedy złączkę zaciskową
Jeżeli prowadzę nowy przewód PE od studni do domu i mam możliwość przygotowania całej trasy, najczęściej stawiam na zgrzewanie. Na prostym odcinku można ograniczyć liczbę połączeń, a elastyczność rury pozwala poprowadzić ją łagodnie mimo drobnych zmian kierunku.
Elektrofuzję wybieram przede wszystkim w trzech sytuacjach. Pierwsza to naprawa istniejącego przewodu, gdy nie ma miejsca na przesunięcie rur. Druga to wykonanie trójnika lub odgałęzienia. Trzecia obejmuje połączenia w studni, przy przejściu przez fundament albo w wykopie punktowym.
Złączka zaciskowa ma sens przy krótkim przyłączu ogrodowym, instalacji podlewania lub miejscu, które pozostanie dostępne w skrzynce. Nie traktowałbym jej jako automatycznie najlepszego rozwiązania tylko dlatego, że montuje się ją szybciej. Pod ziemią liczy się możliwość późniejszej kontroli, a nie wyłącznie czas pierwszego montażu.
Orientacyjnie w 2026 roku pojedynczy zgrzew elektrooporowy w prostym zakresie średnic może kosztować około 60-150 zł netto za usługę, bez wykopu, dojazdu i materiału. Sama mufa kosztuje od kilkudziesięciu złotych przy małych średnicach do kilkuset złotych przy większych. Złączka zaciskowa bywa tańsza na początku, ale przy większej liczbie punktów różnica w cenie szybko maleje.
Błędy, przez które połączenie zaczyna przeciekać
- Brak skrobania rury przed elektrofuzją. Warstwa utleniona i zabrudzenia ograniczają prawidłowe stopienie tworzywa.
- Zgrzewanie na mokro albo podczas silnego deszczu bez osłony. Wilgoć może zakłócić proces i schłodzić powierzchnię.
- Przesunięcie rury w czasie chłodzenia. Nawet jeśli z zewnątrz połączenie wygląda dobrze, jego trwałość może być obniżona.
- Łączenie niepasujących elementów. Sama zgodność średnicy nie wystarcza. Trzeba sprawdzić materiał, SDR, klasę ciśnienia i przeznaczenie.
- Zasypanie bez próby ciśnieniowej. Po zasypaniu lokalizacja małego przecieku staje się znacznie trudniejsza.
- Oparcie rury na kamieniu albo pozostawienie pustki pod przewodem. Obciążenia punktowe mogą z czasem odkształcić rurę.
- Zakopanie złączki bez sprawdzenia instrukcji. Nie każda złączka mechaniczna jest przeznaczona do trwałego montażu w gruncie.
Przed próbą przewód trzeba napełnić wodą i dokładnie odpowietrzyć. Złącza powinny pozostać dostępne do oględzin, a ciśnienie próbne należy dobrać zgodnie z projektem, klasą rury i wymaganiami odbioru. W praktyce często stosuje się procedurę opartą na PN-B-10725, ale przyłącze do sieci musi spełnić również warunki lokalnego przedsiębiorstwa wodociągowego.
Po pozytywnej próbie instalację wody pitnej należy przepłukać. W zależności od rodzaju przyłącza i wymagań operatora może być potrzebna także dezynfekcja oraz badanie jakości wody. Nie wolno traktować próby szczelności jako formalności, bo to ostatni moment na poprawienie połączenia bez rozkopywania gotowej nawierzchni.
Co sprawdzić przed zasypaniem rury PE
Najpierw sprawdzam przebieg przewodu, głębokość, stan obsypki i brak ostrych elementów w bezpośrednim sąsiedztwie rury. Potem wykonuję próbę ciśnieniową i oglądam wszystkie złącza, także te przy zaworach oraz przejściach przez ściany.
Dokumentuję trasę zdjęciami i pomiarami od stałych punktów, na przykład narożnika budynku lub studzienki. Taka prosta dokumentacja bardzo pomaga po kilku latach, gdy trzeba wykonać przyłącze, posadzić drzewo albo znaleźć zawór.
Najbezpieczniejszy schemat jest prosty: dobry materiał, właściwa metoda, czyste powierzchnie, spokojne chłodzenie i próba przed zasypaniem. Przy krótkim przewodzie ogrodowym można rozważyć złączki zaciskowe, ale dla trwałego przyłącza wodnego prowadzonego pod ziemią zgrzewanie wykonane zgodnie z technologią daje zwykle najlepszy margines bezpieczeństwa.
