Gdy z kranów leci woda zbyt gwałtownie, pojawia się hałas w rurach albo ciekną zawory, problemem może być za wysokie ciśnienie w instalacji. Dobry schemat montażu reduktora ciśnienia wody pokazuje nie tylko miejsce samego urządzenia, lecz także kolejność zaworów, filtra i manometru. Poniżej opisuję praktyczny układ, montaż krok po kroku, regulację oraz błędy, które często skracają żywotność instalacji.
Prawidłowa kolejność elementów chroni instalację i ułatwia serwis
- Miejsce montażu: najczęściej za wodomierzem i głównym zaworem odcinającym.
- Kierunek przepływu: strzałka na korpusie reduktora musi wskazywać stronę instalacji.
- Wyposażenie: filtr siatkowy, dwa zawory odcinające i manometr po stronie obniżonego ciśnienia.
- Ustawienie: w domu często zaczyna się od około 3 barów, ale nastawę trzeba dopasować do instalacji.
- Kontrola: ciśnienie sprawdza się zarówno bez poboru wody, jak i podczas pracy kilku punktów.
Jak czytać schemat i gdzie wstawić reduktor

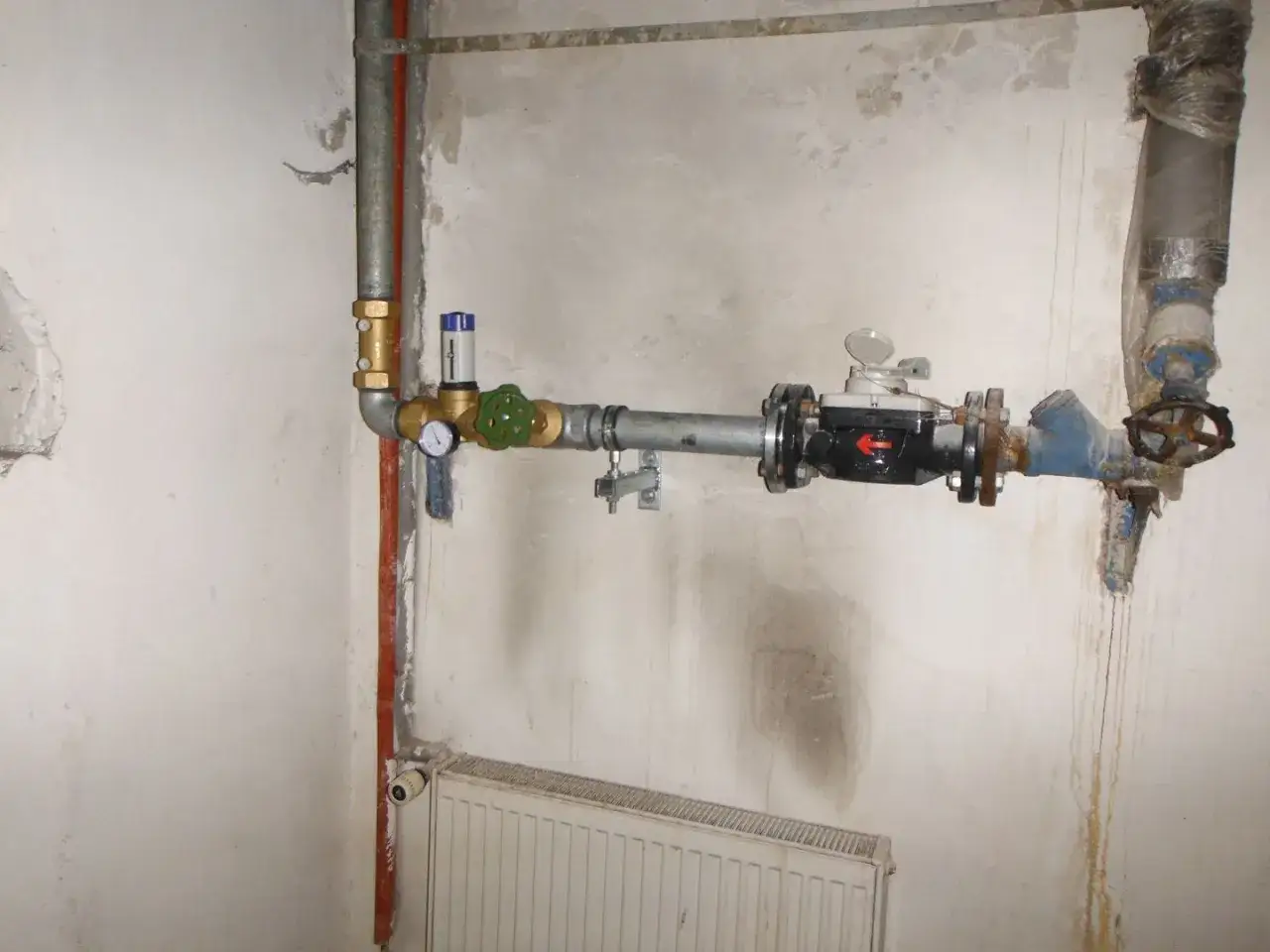

W typowym domu reduktor montuje się na przewodzie zimnej wody za wodomierzem, aby urządzenie mierzyło rzeczywiste zużycie wody, a redukcja działała już na instalację wewnętrzną. Najczęściej wybieram miejsce przed rozgałęzieniem rur na kuchnię, łazienki, podgrzewacz i inne odbiorniki.
Podstawowy układ można zapisać w prosty sposób:
przyłącze wodociągowe → wodomierz → zawór odcinający → filtr → reduktor z manometrem → zawór odcinający → instalacja w domu
Wiele urządzeń łączy filtr i reduktor w jednej obudowie. W takim przypadku nie montuje się drugiego filtra bez wyraźnej potrzeby, ale nadal trzeba zapewnić zawór przed urządzeniem i zawór za nim. Dzięki temu wkład można wyczyścić, a reduktor wymienić bez zamykania całego przyłącza.
Manometr powinien pokazywać ciśnienie po redukcji, czyli po stronie instalacji domowej. Jeżeli producent dopuszcza inną pozycję montażową, można zamontować urządzenie pionowo lub poziomo, jednak filtr najlepiej ustawić tak, aby jego komora była skierowana w dół i dało się ją łatwo opróżnić.
Montaż krok po kroku bez pomijania przygotowania
Przed zakupem sprawdzam średnicę rury, zwykle DN15, DN20 albo DN25, rodzaj gwintów oraz maksymalne ciśnienie dopuszczone przez producenta. Reduktor nie powinien być dobierany wyłącznie po cenie. Zbyt mały model może ograniczać przepływ, a urządzenie bez dostępu serwisowego szybko stanie się kłopotliwe.
- Zamknij dopływ wody głównym zaworem i otwórz najbliższy kran, aby rozładować ciśnienie.
- Wyznacz prosty odcinek rury z miejscem na zawory, filtr, reduktor oraz ewentualny manometr.
- Przepłucz przewód albo usuń zanieczyszczenia powstałe podczas cięcia i gwintowania rur.
- Zamontuj filtr przed reduktorem, jeśli urządzenia nie mają wspólnej obudowy.
- Wkręć reduktor zgodnie ze strzałką kierunku przepływu umieszczoną na korpusie.
- Załóż manometr w przeznaczonym do tego porcie, stosując uszczelnienie odpowiednie dla danego połączenia.
- Sprawdź, czy korpus nie jest naprężony i czy rury nie wiszą na urządzeniu. Przy większych średnicach przydaje się osobne podparcie.
- Powoli otwórz zawór przed reduktorem, odpowietrz instalację i sprawdź wszystkie połączenia.
- Otwórz zawór za urządzeniem, a potem ustaw ciśnienie przy zamkniętych punktach poboru.
Nie dokręcam elementów „na siłę”, bo można uszkodzić gwint albo przekręcić korpus. Szczególnie przy instalacjach z tworzywa ważne jest, aby reduktor miał stabilne podparcie, a nie działał jak ciężarek zawieszony na rurze.
Jak ustawić właściwe ciśnienie w instalacji
Najczęściej stosuję nastawę w okolicy 3 barów, ponieważ zapewnia komfort korzystania z prysznica i baterii, a jednocześnie nie obciąża nadmiernie armatury. Nie jest to jednak wartość uniwersalna. Dom z długimi przewodami, kilkoma łazienkami albo urządzeniami wymagającymi większego przepływu może potrzebować innej regulacji.
Regulację wykonuje się pokrętłem lub śrubą nastawczą. W większości modeli obrót zgodny z ruchem wskazówek zegara zwiększa ciśnienie, a przeciwny je zmniejsza, ale przed zmianą zawsze sprawdzam instrukcję konkretnego urządzenia. Po każdej korekcie trzeba odczekać chwilę i ponownie odczytać manometr.
Pomiar wykonany przy zamkniętych kranach pokazuje ciśnienie statyczne. Dla praktycznej oceny otwieram jeszcze jeden lub dwa punkty poboru, ponieważ ciśnienie dynamiczne, czyli występujące podczas przepływu, może być wyraźnie niższe.
| Objaw | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Głośne stukanie lub szum | Za wysokie ciśnienie albo zbyt gwałtowne zamykanie zaworów | Nastawę reduktora i mocowanie rur |
| Słaby strumień wody | Zabrudzony filtr, za mały reduktor lub zbyt niska nastawa | Wkład filtra i ciśnienie podczas poboru |
| Wahania wskazania manometru | Zanieczyszczenia, nieprawidłowy dobór albo problem z instalacją | Filtr, zawory i stabilność ciśnienia zasilającego |
Najczęstsze błędy przy montażu
Brak filtra przed reduktorem
Piasek, opiłki i cząstki rdzy mogą uszkodzić gniazdo zaworu albo utrudnić jego domykanie. Zintegrowany filtr jest wygodny, lecz trzeba pamiętać o jego czyszczeniu. W domu z własnym ujęciem wody filtracja może wymagać osobnego, większego stopnia uzdatniania.
Odwrócony kierunek przepływu
To jeden z prostszych do uniknięcia błędów. Strzałka na korpusie ma wskazywać przepływ od wodomierza w stronę instalacji, a nie kierunek montażu manometru. Odwrotne podłączenie może spowodować nieprawidłową pracę lub całkowity brak przepływu.
Brak dostępu do urządzenia
Reduktor schowany za zabudową bez rewizji utrudnia odczyt ciśnienia, czyszczenie filtra i wymianę części. Zostawiam wokół niego tyle miejsca, aby dało się odkręcić obudowę oraz użyć klucza bez demontażu sąsiednich rur.
Przeczytaj również: Jak odciąć wodę w domu i nie doprowadzić do zalania?
Ustawienie ciśnienia „na oko”
Sam strumień wody nie mówi, czy instalacja pracuje prawidłowo. Potrzebny jest manometr, a przy jego braku tymczasowy przyrząd pomiarowy. Zbyt niska nastawa obniży komfort, natomiast zbyt wysoka nie zapewni właściwej ochrony baterii, węży i zaworów.
Kiedy potrzebny jest osobny reduktor dla konkretnego obiegu
Reduktor na głównym przewodzie wystarcza w większości domowych instalacji, ale czasami lepsze jest rozwiązanie lokalne. Stosuje się je na przykład przy urządzeniu, które wymaga niższego ciśnienia niż reszta budynku, albo przy oddzielnym obiegu technologicznym.
Osobnego podejścia wymaga instalacja ciepłej wody. Reduktor ogranicza ciśnienie zasilania, ale nie rozwiązuje wzrostu ciśnienia wywołanego ogrzewaniem wody. Przy zamkniętym obiegu potrzebne mogą być zawór bezpieczeństwa, naczynie przeponowe i prawidłowo wykonane odprowadzenie z zaworu. Ich dobór powinien wynikać z projektu oraz instrukcji podgrzewacza.
W większych budynkach można rozważyć obejście serwisowe, czyli bypass. W domu jednorodzinnym nie zawsze jest ono potrzebne, ale ułatwia utrzymanie wody podczas demontażu urządzenia. Nie zastępuje jednak zaworów odcinających bezpośrednio przed i za reduktorem.
Co sprawdzić po kilku dniach pracy instalacji
Po uruchomieniu instalacji oglądam połączenia jeszcze raz po kilku godzinach, a później po kilku dniach. Szukam wilgoci, sprawdzam wskazanie manometru i porównuję zachowanie wody przy jednym oraz kilku otwartych kranach.
Jeżeli ciśnienie po zamknięciu wszystkich punktów stale rośnie, nie zakładam od razu, że winny jest sam reduktor. Przyczyną może być zabrudzony element, niewłaściwe ciśnienie wstępne albo rozszerzalność cieplna w obiegu ciepłej wody. Taki test szybko pokazuje, czy układ działa stabilnie i czy wymaga regulacji lub kontroli instalatora.
Najbezpieczniejszy układ to taki, który ma prawidłowy kierunek przepływu, filtr, manometr, zawory odcinające i swobodny dostęp serwisowy. Jeśli przeróbka wymaga ingerencji w plombowany wodomierz, główne przyłącze lub instalację wspólną budynku, zlecam ją osobie z odpowiednimi uprawnieniami, bo sam schemat nie zastępuje oceny konkretnej instalacji.
