Gdy na ciepłą wodę w łazience trzeba czekać kilkadziesiąt sekund, problemem zwykle nie jest kocioł, lecz wychłodzona rura między zasobnikiem a punktem poboru. Prawidłowo wykonana cyrkulacja CWU ogranicza straty wody i poprawia komfort, ale wymaga dodatkowego przewodu powrotnego, właściwej pompy oraz rozsądnego sterowania. Poniżej pokazuję, jak podłączyć taki układ do bojlera lub zasobnika współpracującego z kotłem, a także co zrobić przy modernizacji istniejącej instalacji.
Najważniejsze zasady prawidłowej cyrkulacji CWU
- Potrzebujesz rury powrotnej, która połączy odległe punkty poboru z króćcem cyrkulacyjnym zasobnika.
- Pompę montuje się na powrocie, z kierunkiem tłoczenia w stronę podgrzewacza.
- Pompa musi być przeznaczona do wody pitnej, a nie do instalacji centralnego ogrzewania.
- Zawór zwrotny i zawory odcinające ułatwiają bezpieczną pracę oraz późniejszy serwis.
- Zegar lub czujnik temperatury ogranicza straty ciepła i zużycie energii.
Jak działa obieg cyrkulacyjny i kiedy naprawdę się opłaca
W zwykłej instalacji ciepła woda stoi w rurze, gdy nikt z niej nie korzysta. Po odkręceniu kranu najpierw trzeba wypchnąć wystudzony odcinek, dlatego przy długiej trasie do łazienki woda może pojawić się dopiero po 30-120 sekundach. Cyrkulacja tworzy dodatkowy obieg, w którym woda wraca przewodem do zasobnika i pozostaje gotowa bliżej punktów poboru.
Układ ma sens przede wszystkim w domu z zasobnikiem CWU, gdy odległość od podgrzewacza do kranu jest duża albo łazienki znajdują się na różnych kondygnacjach. Przy małym mieszkaniu i krótkich rurach montaż pompy często nie zwróci się ani pod względem komfortu, ani kosztów. Zamiast inwestować w urządzenie, lepiej wtedy zadbać o krótkie, dobrze zaizolowane przewody.
Trzeba też pamiętać o kompromisie. Cyrkulacja ogranicza marnowanie wody podczas oczekiwania, ale jednocześnie zwiększa straty ciepła, jeśli rury są niezaizolowane lub pompa pracuje bez przerwy. W praktyce najbardziej rozsądne jest sterowanie czasowe, na przykład rano, po południu i wieczorem, zamiast ciągłej pracy przez całą dobę.
Jakie elementy są potrzebne do podłączenia

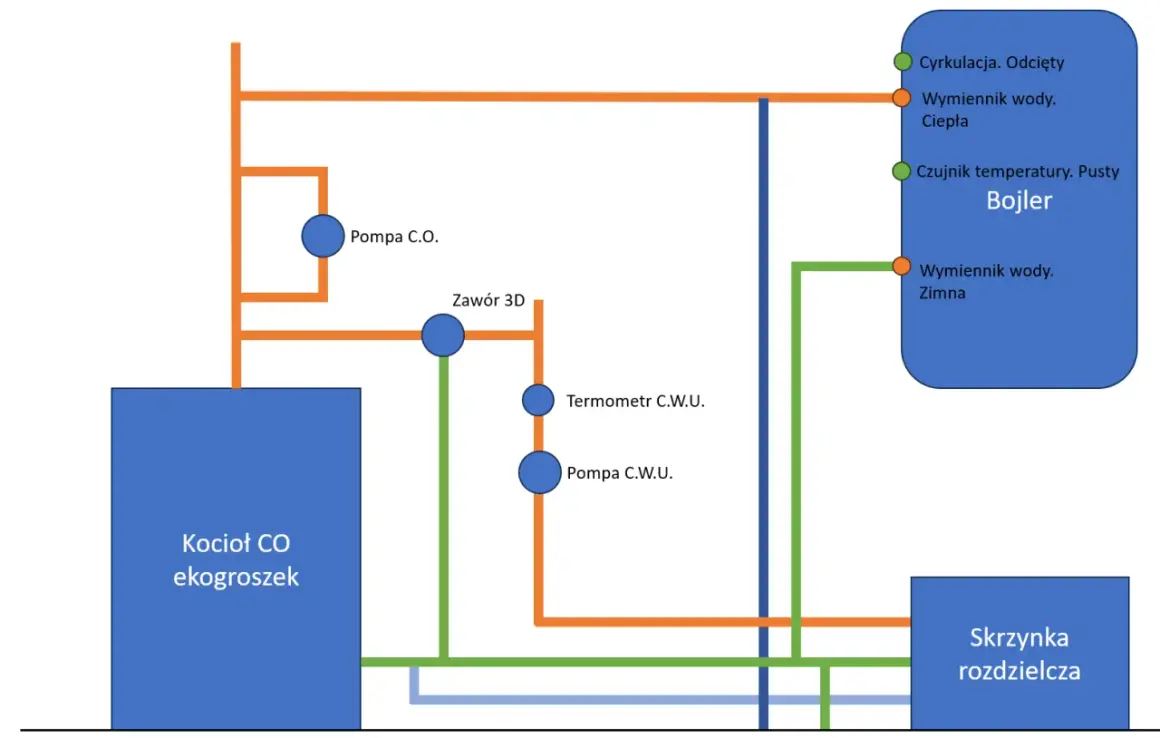

Podstawowy schemat jest prosty. Z zasobnika wychodzi przewód ciepłej wody do punktów poboru, a z końca instalacji wraca osobna rura cyrkulacyjna. Na jej początku, zwykle blisko zbiornika, montuje się pompę, która tłoczy wodę z powrotem do króćca cyrkulacyjnego.
| Element | Rola w instalacji |
|---|---|
| Pompa CWU | Wymusza przepływ w pętli cyrkulacyjnej. |
| Zawór zwrotny | Blokuje cofanie się wody i niepożądany przepływ grawitacyjny. |
| Zawory odcinające | Pozwalają wymontować pompę bez opróżniania całej instalacji. |
| Filtr siatkowy | Chroni pompę przed zanieczyszczeniami z rur i armatury. |
| Izolacja rur | Ogranicza wychładzanie wody i pracę kotła. |
| Sterownik, zegar lub termostat | Uruchamia pompę tylko wtedy, gdy jest potrzebna. |
Najważniejszy wybór dotyczy samej pompy. Powinna mieć oznaczenie do ciepłej wody użytkowej i odpowiedni atest higieniczny, ponieważ jej elementy mają kontakt z wodą przeznaczoną do spożycia. Pompa do centralnego ogrzewania może wyglądać podobnie, ale nie jest automatycznie odpowiednia do CWU.
W małym domu jednorodzinnym często wystarcza kompaktowa pompa o króćcach 1/2 cala i niewielkiej wysokości podnoszenia. Nie dobieram jej według zasady „im mocniejsza, tym lepsza”. Zbyt duża pompa może powodować szum, niepotrzebnie zużywać energię i przyspieszać zużycie rur oraz zaworów.
Jak podłączyć cyrkulację do bojlera krok po kroku
1. Sprawdź króćce zasobnika
Najpierw trzeba ustalić, czy bojler lub zasobnik ma osobne przyłącze oznaczone jako cyrkulacja, cyrk. albo C. W zasobnikach z takim króćcem zadanie jest stosunkowo proste. Jeżeli go nie ma, nie wolno przypadkowo wpinać rury powrotnej w dowolne miejsce, ponieważ można zaburzyć warstwowy układ temperatury albo pogorszyć działanie zabezpieczeń.
2. Poprowadź przewód powrotny
Rurę cyrkulacyjną prowadzi się od najdalszego punktu instalacji z ciepłą wodą do kotłowni lub pomieszczenia, w którym stoi zasobnik. Najlepiej zaplanować ją razem z przewodem CWU, możliwie krótką trasą i bez zbędnych przewężeń. W rozbudowanym domu kilka gałęzi powinno mieć zawory równoważące, inaczej woda popłynie głównie najłatwiejszą drogą, a odległa łazienka nadal będzie się wolno nagrzewać.
3. Zamontuj pompę na powrocie
Pompa powinna znajdować się na przewodzie powrotnym, blisko zasobnika, ale zawsze zgodnie z instrukcją konkretnego urządzenia. Strzałka na korpusie musi wskazywać przepływ w kierunku podgrzewacza. Przed pompą warto zastosować filtr, a po jej stronie tłocznej zawór zwrotny, jeśli nie jest już zintegrowany z armaturą.
W pompach bezdławnicowych wał silnika powinien być ustawiony poziomo. To drobny szczegół, który często decyduje o trwałości urządzenia. Po obu stronach pompy montuję zawory odcinające i śrubunki, bo późniejsza wymiana bez takiego osprzętu szybko zamienia się w spuszczanie wody z całego układu.
4. Podłącz powrót do zasobnika
Powrót podłącza się do dedykowanego króćca cyrkulacyjnego. Przyłącze zimnej wody powinno mieć własną grupę bezpieczeństwa z zaworem zwrotnym i zaworem bezpieczeństwa. Pompa cyrkulacyjna nie zastępuje grupy bezpieczeństwa i nie może być traktowana jako element zabezpieczający zbiornik przed wzrostem ciśnienia.
Przeczytaj również: Jaki czas podawania ekogroszku ustawić? Praktyczne wskazówki
5. Zaizoluj rury i uruchom układ
Po wykonaniu połączeń instalację napełnia się wodą, odpowietrza i sprawdza pod kątem wycieków. Rury CWU oraz powrót należy zaizolować otuliną dobraną do średnicy przewodu. Bez izolacji pompa będzie pracowała poprawnie, lecz kocioł częściej dogrzeje zasobnik, a oszczędność wody może zostać okupiona większym zużyciem energii.
Przy pierwszym uruchomieniu sprawdzam temperaturę w kilku punktach, a nie tylko przy samym zasobniku. Jeśli najdalszy kran nadal długo czeka na ciepłą wodę, przyczyną może być zła kolejność podłączenia, powietrze w przewodzie, zamknięty zawór albo brak równoważenia gałęzi.
Co zrobić, gdy instalacja nie ma osobnej rury powrotnej
W istniejącym domu dołożenie pełnej pętli cyrkulacyjnej często oznacza kucie ścian i podłóg. Można wtedy spotkać rozwiązania z zaworem termostatycznym pod umywalką, który wykorzystuje przewód zimnej wody jako tymczasową drogę powrotu. Taki wariant jest łatwiejszy do zamontowania, ale nie daje takiej samej pracy jak osobna rura cyrkulacyjna.
W układzie bez dedykowanego powrotu mogą pojawić się krótkotrwałe zmiany temperatury wody zimnej oraz mieszanie strumieni między punktami poboru. Z tego powodu rozwiązanie trzeba dobrać do konkretnej armatury i instrukcji producenta. Nie polecam wykonywania go metodą prób i błędów, zwłaszcza gdy w domu jest kilka łazienek lub instalacja ma rozbudowane odgałęzienia.
Jeśli rury są łatwo dostępne w kotłowni, garażu albo suficie podwieszanym, rozsądniej jest dołożyć osobny przewód powrotny. Koszt prac zależy głównie od długości trasy i dostępu do ścian. Orientacyjnie sama pompa do małej instalacji kosztuje około 200-700 zł, zestaw zaworów i kształtek 150-400 zł, a montaż z wykonaniem krótkiego odcinka może zamknąć się w granicach 500-1500 zł. Rozkuwanie kilku pomieszczeń może wielokrotnie podnieść tę kwotę.
Jak ustawić pompę, żeby komfort nie kosztował zbyt dużo
Najprostsze sterowanie zapewnia programator czasowy. Ustawiam go tak, aby pompa działała kilkanaście minut przed typowymi porami korzystania z wody i wyłączała się w nocy lub podczas dłuższej nieobecności. W domu, w którym mieszkańcy mają nieregularny tryb dnia, lepszy może być czujnik temperatury, przycisk chwilowy albo sterowanie adaptacyjne.
Nie ustawiałbym pompy na najwyższy bieg bez sprawdzenia efektu. W większości domów wystarcza najmniejszy bieg zapewniający szybki powrót ciepłej wody. Jeżeli instalacja zaczyna szumieć, zawory są gorące na całej długości, a kocioł często dogrzewa zasobnik, przepływ prawdopodobnie jest zbyt duży albo układ pracuje za długo.
Temperaturę zasobnika ustawia się zgodnie z instrukcją kotła lub bojlera. W wielu instalacjach użytkowych spotyka się zakres 55-60°C, ale przy takiej temperaturze na kranach może być potrzebny zawór mieszający ograniczający ryzyko poparzenia. Funkcję okresowego wygrzewu antybakteryjnego również należy konfigurować według zaleceń producenta urządzenia.
W instalacji z kotłem gazowym, elektrycznym lub pompą ciepła trzeba sprawdzić, czy sterownik źródła ciepła obsługuje pompę cyrkulacyjną. Niektóre zasobniki mają osobne wyjście sterujące, inne wymagają niezależnego programatora. Przy stałym podłączeniu elektrycznym prace w kotłowni powinien wykonać elektryk lub instalator z odpowiednimi uprawnieniami.
Błędy, przez które cyrkulacja nie działa poprawnie
- Pompa zamontowana na zasilaniu CWU zamiast na przewodzie powrotnym. Taki montaż może zaburzyć przepływ i pracę baterii.
- Brak zaworu zwrotnego, który sprzyja cofaniu się wody i przepływom grawitacyjnym po wyłączeniu pompy.
- Pompa do CO użyta do wody pitnej. Liczy się nie tylko moc, ale także materiał korpusu i dopuszczenie do kontaktu z wodą użytkową.
- Brak izolacji przewodów. Obieg działa, lecz straty ciepła niwelują część korzyści.
- Ciągła praca pompy bez potrzeby. Komfort rośnie niewiele, za to rosną rachunki i straty na rurach.
- Nieprawidłowy kierunek przepływu. Strzałkę na pompie trzeba odczytać przed napełnieniem instalacji, a nie po pierwszej awarii.
- Połączenie powrotu z przypadkowym króćcem bojlera. Każdy zasobnik ma własny schemat i trzeba go respektować.
Do typowych problemów należy też powietrze uwięzione w przewodzie powrotnym. Objawem bywa nierówna praca pompy, bulgotanie albo brak wyraźnego wzrostu temperatury na powrocie. Po odpowietrzeniu i otwarciu wszystkich zaworów warto odczekać kilka minut, zanim oceni się efekt.
Jak ocenić instalację przed zamówieniem prac
Przed zakupem pompy sprawdzam cztery rzeczy: typ podgrzewacza, obecność króćca cyrkulacyjnego, długość przewodów oraz sposób ich prowadzenia. Dopiero na tej podstawie można stwierdzić, czy wystarczy prosta pompa z zegarem, czy potrzebne będą zawory równoważące, dodatkowy sterownik i przebudowa części instalacji.
Dobrze wykonany układ nie musi być skomplikowany. Największą różnicę robią zwykle osobny powrót, poprawny kierunek pompowania, izolacja i ograniczenie czasu pracy. Jeżeli tych czterech elementów dopilnuje się od początku, ciepła woda pojawia się szybko, a instalacja nie pracuje bez potrzeby.
