Dobry schemat podłączenia pieca gazowego kondensacyjnego powinien pokazywać nie tylko rury centralnego ogrzewania, ale też przyłącze gazu, przewód powietrzno-spalinowy, odpływ kondensatu, zasilanie elektryczne i sterowanie. Poniżej porządkuję te elementy, pokazuję różnicę między kotłem dwu- i jednofunkcyjnym oraz wyjaśniam, gdzie najczęściej pojawiają się kosztowne błędy.
Najważniejsze elementy poprawnego podłączenia kotła kondensacyjnego
- Pięć głównych połączeń to instalacja CO, CWU, gazowa, powietrzno-spalinowa i odpływ kondensatu.
- Kocioł dwufunkcyjny podgrzewa wodę przepływowo, a jednofunkcyjny wymaga zwykle osobnego zasobnika CWU.
- Kondensat jest kwaśny, dlatego odpływ wykonuje się z tworzywa odpornego na korozję i prowadzi przez syfon.
- Przewód spalinowy musi być systemowy, szczelny i dobrany do konkretnego modelu kotła.
- Podłączenie gazu, spalin i uruchomienie powinien wykonać uprawniony instalator, a przewód kominowy musi zostać sprawdzony.
Co naprawdę pokazuje schemat podłączenia kotła
Na pierwszy rzut oka kocioł ma kilka króćców i wygląda na urządzenie łatwe do wpięcia. W praktyce każdy z nich odpowiada za inną funkcję, a pomylenie zasilania z powrotem albo pominięcie odpływu kondensatu może zakończyć się awarią. Ja zawsze zaczynam od instrukcji konkretnego modelu, ponieważ rozmieszczenie przyłączy nie jest uniwersalne.

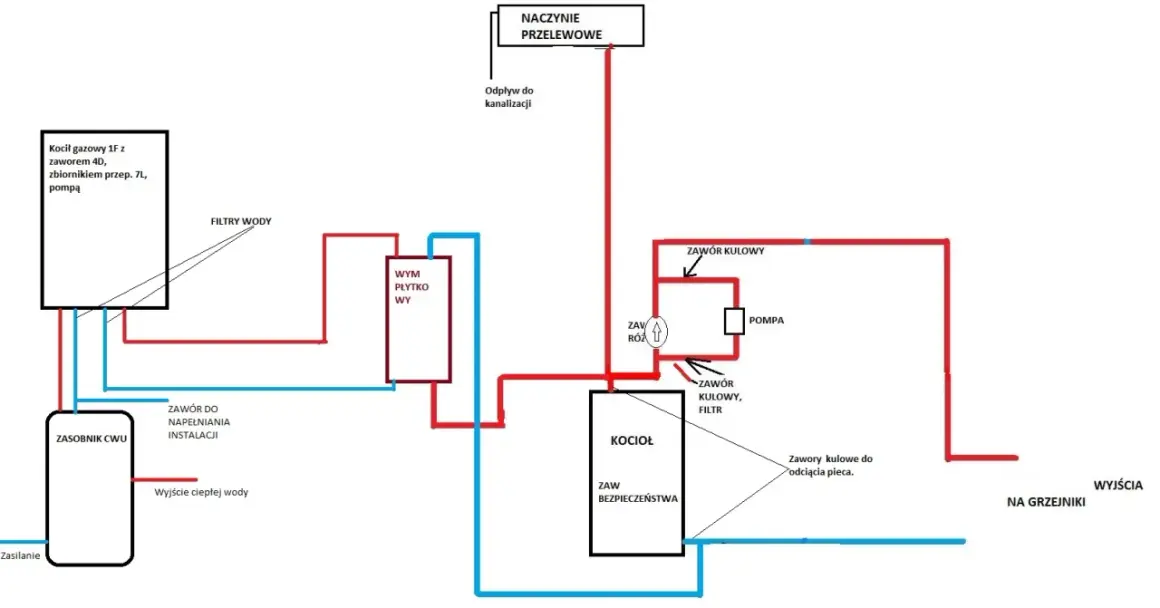

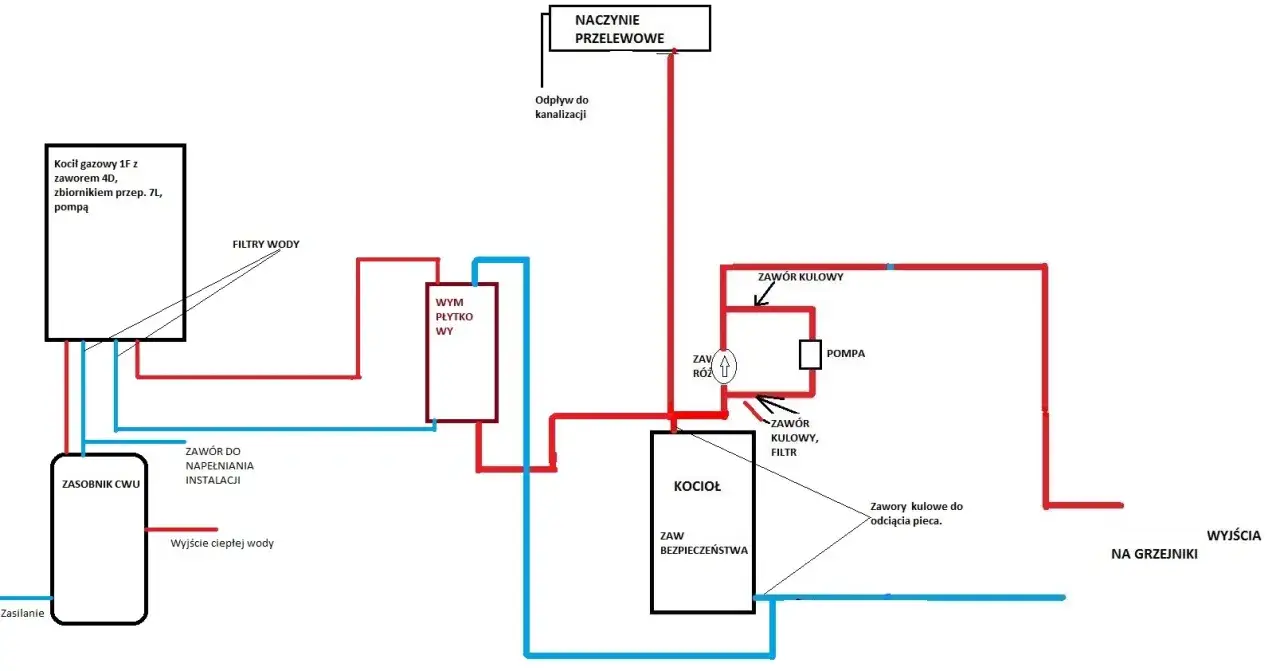

Uproszczony układ:
- sieć gazowa → zawór odcinający → kocioł,
- kocioł → zasilanie CO → grzejniki lub rozdzielacz,
- grzejniki lub rozdzielacz → powrót CO → kocioł,
- zimna woda → kocioł lub zasobnik → ciepła woda użytkowa,
- kocioł → syfon → kanalizacja,
- kocioł → system powietrzno-spalinowy → wyrzut spalin i dopływ powietrza.
W typowej instalacji znajdują się także zawory odcinające, filtr magnetyczny na powrocie CO, zawór bezpieczeństwa, odpowietrzniki oraz manometr lub czujnik ciśnienia. Filtr magnetyczny nie jest ozdobą. Ogranicza ilość zanieczyszczeń trafiających do wymiennika i pompy, szczególnie podczas modernizacji starej instalacji.
Do kotła trzeba doprowadzić również zasilanie elektryczne i przewody sterujące. Regulator pokojowy, czujnik temperatury zewnętrznej albo moduł sterujący nie zastępują zabezpieczeń hydraulicznych, ale pozwalają kotłowi lepiej modulować moc i pracować z niższą temperaturą wody.
Układ dwufunkcyjny i jednofunkcyjny działają inaczej
Najprostszy schemat dotyczy kotła dwufunkcyjnego. Urządzenie ma osobny obieg CO oraz wymiennik przepływowy do przygotowania CWU. Po odkręceniu kranu kocioł przełącza się na podgrzewanie wody użytkowej, dlatego komfort zależy od mocy kotła, przepływu wody i odległości punktu poboru.
W takim układzie do kotła podłącza się zwykle zasilanie i powrót CO, zimną wodę, wyjście ciepłej wody, gaz, odpływ kondensatu oraz system spalinowy. Nie stosuje się zewnętrznego zasobnika, ale przy kilku łazienkach jednoczesny pobór wody może ujawnić ograniczenia podgrzewania przepływowego.
Kocioł jednofunkcyjny ogrzewa wodę w instalacji CO, a ciepłą wodę użytkową przygotowuje w osobnym zasobniku. Schemat rozszerza się wtedy o zawór przełączający, czujnik temperatury zasobnika, grupę bezpieczeństwa CWU i naczynie przeponowe, jeśli wymaga tego układ.
| Rozwiązanie | Najlepiej sprawdza się | Ograniczenie |
|---|---|---|
| Kocioł dwufunkcyjny | Mieszkanie lub dom z jednym głównym punktem poboru CWU | Mniejszy komfort przy równoczesnym korzystaniu z kilku kranów |
| Kocioł jednofunkcyjny z zasobnikiem | Dom z dwiema łazienkami i większym zapotrzebowaniem na ciepłą wodę | Więcej miejsca, elementów instalacji i wyższy koszt wykonania |
| Kocioł z zasobnikiem warstwowym | Modernizacja, w której ważne jest szybkie uzyskanie ciepłej wody | Wymaga dokładnego dopasowania sterowania i parametrów kotła |
W praktyce często widzę, że inwestor wybiera kocioł wyłącznie na podstawie mocy grzewczej. Przy CWU równie ważna jest moc chwilowa i sposób przygotowania wody. Dom o małym zapotrzebowaniu na ogrzewanie może mimo wszystko potrzebować zasobnika, jeśli mieszkańcy korzystają z kilku punktów poboru naraz.
Podłączenie CO wymaga dopasowania do odbiorników
Obieg centralnego ogrzewania składa się z przewodu zasilającego, odbiorników ciepła i przewodu powrotnego. Kocioł podgrzewa wodę, pompa tłoczy ją do grzejników lub rozdzielacza, a schłodzona woda wraca do wymiennika. Nie wolno zamieniać zasilania z powrotem, nawet jeśli króćce wydają się podobne.
Grzejniki
Grzejniki mogą współpracować z kotłem kondensacyjnym także w starszym domu. Najlepszy efekt uzyskuje się wtedy, gdy instalacja nie wymaga stale bardzo wysokiej temperatury zasilania. Im chłodniejszy powrót, tym łatwiej kotłowi odzyskać ciepło ze skraplania pary wodnej w spalinach.
Przy modernizacji warto przepłukać instalację, zamontować filtr magnetyczny i sprawdzić przepływy. Samo zawieszenie nowego kotła na ścianie nie naprawi źle wyregulowanych grzejników. Równowaga hydrauliczna, czyli właściwy przepływ przez każdy odbiornik, często daje większą poprawę niż podnoszenie temperatury na sterowniku.
Przeczytaj również: Ustawienia pieca na ekogroszek - jak wyregulować kocioł?
Ogrzewanie podłogowe
Podłogówka pracuje z niższą temperaturą niż klasyczne grzejniki. Jeżeli cały budynek ma ogrzewanie płaszczyznowe, kocioł może zasilać je bezpośrednio, o ile projekt i automatyka potwierdzają takie rozwiązanie. Przy połączeniu podłogówki z grzejnikami potrzebny bywa osobny obieg z pompą i zaworem mieszającym.
Zawór mieszający obniża temperaturę wody kierowanej do pętli podłogowych. Nie montuje się go jednak automatycznie w każdej instalacji. O jego zastosowaniu decydują między innymi temperatura projektowa, liczba obiegów, sposób sterowania i hydraulika całego układu.
Bufor lub sprzęgło hydrauliczne także nie są obowiązkowym elementem każdego kotła. Stosuje się je wtedy, gdy instalacja ma kilka obiegów o różnych parametrach, duży przepływ albo problemy z minimalną mocą kotła. Dodawanie sprzęgła bez konkretnego powodu zwiększa koszt i może pogorszyć sprawność przez niepotrzebne mieszanie wody.
Spaliny i kondensat decydują o bezpieczeństwie
Kocioł kondensacyjny z zamkniętą komorą spalania pobiera powietrze z zewnątrz i odprowadza spaliny przez system powietrzno-spalinowy. Najczęściej spotyka się przewody koncentryczne o średnicach 60/100 mm albo 80/125 mm, ale średnica, długość i liczba kolan muszą wynikać z instrukcji danego urządzenia.
W przewodzie powstaje kondensat, dlatego trasa powinna być wykonana zgodnie z wymaganym spadkiem, często w kierunku kotła. Dzięki temu skropliny trafiają do syfonu urządzenia, zamiast zatrzymywać się w kolanach lub połączeniach. Stosowanie przypadkowych rur, redukcji albo elementów od innego systemu jest ryzykowne, bo może naruszyć szczelność przewodu spalinowego.
Kondensat ma kwaśny odczyn, zwykle w granicach około pH 3-5. Odprowadza się go przewodem z tworzywa odpornego na korozję do kanalizacji, zawsze przez syfon. Gdy kocioł znajduje się poniżej poziomu odpływu, potrzebna może być pompka kondensatu. Przy większych instalacjach lub rozwiązaniach wymagających neutralizacji stosuje się neutralizator, zgodnie z instrukcją i lokalnymi wymaganiami.
Przyłącze gazowe powinno mieć zawór odcinający w dostępnym miejscu, a jego średnicę i sposób prowadzenia dobiera się do projektu oraz mocy urządzenia. Próba szczelności, kontrola przewodu kominowego i pierwsze uruchomienie nie są pracami do wykonania metodą prób i błędów. Gaz i spaliny to obszar dla uprawnionego instalatora oraz kominiarza, nie dla domowego eksperymentu.
Jak wygląda poprawny montaż i odbiór
Przed zakupem kotła sprawdzam miejsce montażu, dostęp do kanalizacji, przebieg przewodu spalinowego, parametry instalacji CO i możliwość wykonania przyłącza gazowego. Taka wizja lokalna często ujawnia problem wcześniej, na przykład brak miejsca na syfon albo zbyt długą trasę powietrzno-spalinową.
Typowa kolejność prac wygląda następująco:
- dobór mocy i rodzaju kotła do budynku oraz zapotrzebowania na CWU,
- sprawdzenie komina, wentylacji, instalacji gazowej i odpływu kondensatu,
- montaż uchwytu lub podstawy oraz armatury przyłączeniowej,
- podłączenie CO, CWU, gazu, kondensatu i systemu spalinowego,
- płukanie, napełnienie i odpowietrzenie instalacji,
- kontrola szczelności, regulacja spalania i uruchomienie przez serwis.
W zimnej instalacji CO ciśnienie często ustawia się w granicach 1,0-1,5 bar, ale pierwszeństwo zawsze ma instrukcja konkretnego kotła i wysokość budynku. Zbyt niskie ciśnienie powoduje błędy pracy, a zbyt wysokie może otworzyć zawór bezpieczeństwa. Po odpowietrzeniu grzejników ciśnienie trzeba ponownie sprawdzić.
Najczęstsze błędy to brak filtra na powrocie, brak syfonu kondensatu, źle poprowadzony przewód spalinowy, pozostawienie instalacji bez płukania oraz nieprawidłowe podłączenie sterownika. Zdarza się też montaż kotła o zbyt dużej mocy minimalnej. W małym, dobrze ocieplonym domu prowadzi to do częstego taktowania, czyli krótkich cykli włączania i wyłączania.
Orientacyjnie w 2026 roku sama prosta robocizna przy wymianie kotła może kosztować około 1200-1900 zł. Przy przeróbkach instalacji, nowym wkładzie kominowym, odpływie kondensatu i dodatkowym osprzęcie koszt robocizny często rośnie do 1800-3000 zł, a kompletna wymiana z urządzeniem może zamknąć się w przedziale około 8000-16 000 zł. To widełki orientacyjne, bo lokalizacja kotła i stan istniejącej instalacji mają większe znaczenie niż sama liczba króćców.
Co sprawdzić przed podpisaniem odbioru instalacji
Przed zakończeniem prac proszę instalatora o pokazanie każdego zaworu i wyjaśnienie, jak uzupełnić wodę w instalacji. Sprawdzam też, czy odpływ kondensatu działa, przewód spalinowy ma właściwe zakończenie, a kocioł uruchamia się bez błędów przy ogrzewaniu i poborze CWU.
- Instrukcja i karta gwarancyjna powinny być przekazane właścicielowi.
- Protokół szczelności gazu i dokumentacja uruchomienia powinny być dostępne.
- Przewód kominowy powinien mieć potwierdzenie kontroli przez osobę z odpowiednimi uprawnieniami.
- Filtr, zawory i syfon muszą pozostać dostępne do czyszczenia i serwisu.
- Regulator temperatury powinien być skonfigurowany do rodzaju instalacji, a nie pozostawiony z ustawieniami fabrycznymi.
Najrozsądniejszy schemat nie jest tym, który zawiera najwięcej elementów, tylko tym, który odpowiada konkretnemu budynkowi. Dobrze dobrany kocioł, krótka i szczelna trasa spalin, drożny odpływ kondensatu oraz wyregulowane obiegi CO mają większe znaczenie niż kosztowny osprzęt dodany bez analizy.
