Gdy rura wodna biegnie pionowo, filtr siatkowy można zamontować bez przebudowy całej instalacji, ale nie wolno ustawiać go przypadkowo. W tym artykule pokazuję, jak dobrać właściwy model, ustawić korpus i korek, zachować kierunek przepływu oraz przygotować filtr do późniejszego czyszczenia.
Pionowy filtr działa dobrze tylko przy właściwym ustawieniu
- Korek i komora filtra powinny być skierowane w dół, aby zanieczyszczenia opadały do osadnika.
- Strzałka na korpusie musi odpowiadać kierunkowi przepływu wody.
- Przed montażem trzeba zamknąć wodę, spuścić ciśnienie i przygotować miejsce serwisowe.
- Filtr montuje się zwykle przed pompą, zaworem, wodomierzem lub reduktorem ciśnienia.
- Sam filtr zatrzymuje piasek, rdzę i opiłki, ale nie usuwa twardości ani bakterii.
Kiedy pionowe ustawienie filtra ma sens
Najczęściej chodzi o klasyczny filtr skośny, nazywany też filtrem typu Y. Jego zadaniem jest zatrzymanie zanieczyszczeń mechanicznych, takich jak piasek, rdza, opiłki metalu czy resztki materiałów uszczelniających. Dzięki temu brud nie trafia do armatury, pompy, wodomierza, zaworu redukcyjnego albo wymiennika.
W typowej instalacji pionowej najlepiej zaplanować przepływ z dołu ku górze. Wtedy skośna komora z sitkiem może pozostać niżej, a cięższe cząstki opadają do korka zamiast być unoszone dalej. Nie jest to jednak zasada, którą można zastosować do każdego modelu bez sprawdzenia instrukcji.
Niektóre filtry mają korpus przystosowany do pracy w pionie i poziomie, inne wymagają konkretnej pozycji. Instrukcja Caleffi dopuszcza oba ustawienia dla wybranej serii, natomiast dokumentacja filtrów DIAMOND wyraźnie wskazuje na korek skierowany w dół oraz zgodność ze strzałką przepływu.
Jeśli pionowy odcinek wymusza przepływ z góry na dół, nie obracam filtra „na siłę”. Sprawdzam rysunek konkretnego producenta, bo kształt kosza, uszczelki i kanałów wewnętrznych może się różnić. Gdy instrukcja nie dopuszcza danego ustawienia, lepiej zastosować krótki odcinek poziomy niż liczyć na przypadek.
Jak wybrać filtr do instalacji wodnej
Najpierw dobieram średnicę przyłączy do rury. Filtr 3/4 cala pasuje do wielu instalacji domowych, ale sama średnica nie przesądza jeszcze o przepływie. Trzeba uwzględnić również liczbę punktów poboru, ciśnienie wody i wymagania urządzenia, które ma być chronione.
Drugą decyzją jest dokładność siatki. W popularnych filtrach spotyka się oczka rzędu 0,5-0,75 mm, ale drobniejsza siatka nie zawsze oznacza lepszy efekt. Zatrzyma więcej cząstek, za to szybciej się zabrudzi i może powodować większy spadek ciśnienia. Do wstępnej ochrony domowej instalacji rozsądniej wybrać filtr dopasowany do przepływu niż najdrobniejsze dostępne sito.
Przy wodzie przeznaczonej do picia wybieram model z materiałów dopuszczonych do kontaktu z wodą użytkową. Filtr do instalacji centralnego ogrzewania nie musi mieć takich samych właściwości higienicznych jak element przeznaczony do wody pitnej. To drobny szczegół zakupowy, który później ma duże znaczenie.
Sam filtr siatkowy nie jest kompletnym systemem uzdatniania wody. Nie zmiękcza wody, nie usuwa żelaza, manganu ani mikroorganizmów. Jego rola jest prostsza i bardzo konkretna, czyli mechaniczna ochrona instalacji. Jeżeli problemem są osady kamienne albo zapach wody, potrzebne będą inne stopnie uzdatniania.
Co przygotować przed montażem
- filtr o właściwej średnicy i ciśnieniu pracy,
- dwa zawory odcinające, jeśli instalacja nie ma już skutecznego odcięcia,
- odpowiedni materiał do uszczelnienia gwintów,
- klucz płaski lub nastawny dopasowany do sześciokąta filtra,
- wiadro, szmatkę i miejsce na spuszczenie wody,
- uchwyty lub obejmy podtrzymujące rurę po obu stronach filtra.
Nie montuję filtra w miejscu, w którym nie da się odkręcić korka ani wyjąć sitka. Potrzebny jest także dostęp do kontroli wzrokowej. W praktyce właśnie brak miejsca serwisowego powoduje, że prosty filtr po kilku miesiącach staje się kłopotliwy w obsłudze.
Montaż filtra siatkowego w pionie krok po kroku
1. Wyznacz miejsce na rurze
Najlepszy punkt znajduje się przed urządzeniem, które ma być chronione. W domu może to być odcinek przed reduktorem ciśnienia, podgrzewaczem, pompą albo rozdzieleniem instalacji. Przy większej liczbie odbiorników filtr montowany na wejściu do budynku zabezpiecza większą część instalacji, ale powinien mieć wtedy odpowiednią przepustowość.
Sprawdzam, czy po obu stronach korpusu da się założyć klucz i czy pod filtrem pozostanie miejsce na wyjęcie kosza. Jeżeli filtr ma pracować na ciepłej wodzie, planuję także bezpieczny dostęp po ostygnięciu instalacji.
2. Zamknij wodę i spuść ciśnienie
Zamykam główny zawór, a potem otwieram najbliższy punkt poboru. Woda powinna przestać płynąć, a ciśnienie w rurze musi się obniżyć. Przy instalacjach grzewczych trzeba wyłączyć źródło ciepła i poczekać, aż czynnik ostygnie.
Ten etap wydaje się oczywisty, ale właśnie jego pominięcie kończy się zalaniem szafki, kotłowni albo ściany. Przed rozkręceniem połączenia zawsze robię próbę na zaworze i przygotowuję naczynie na resztkę wody.
3. Ustaw filtr zgodnie ze strzałką

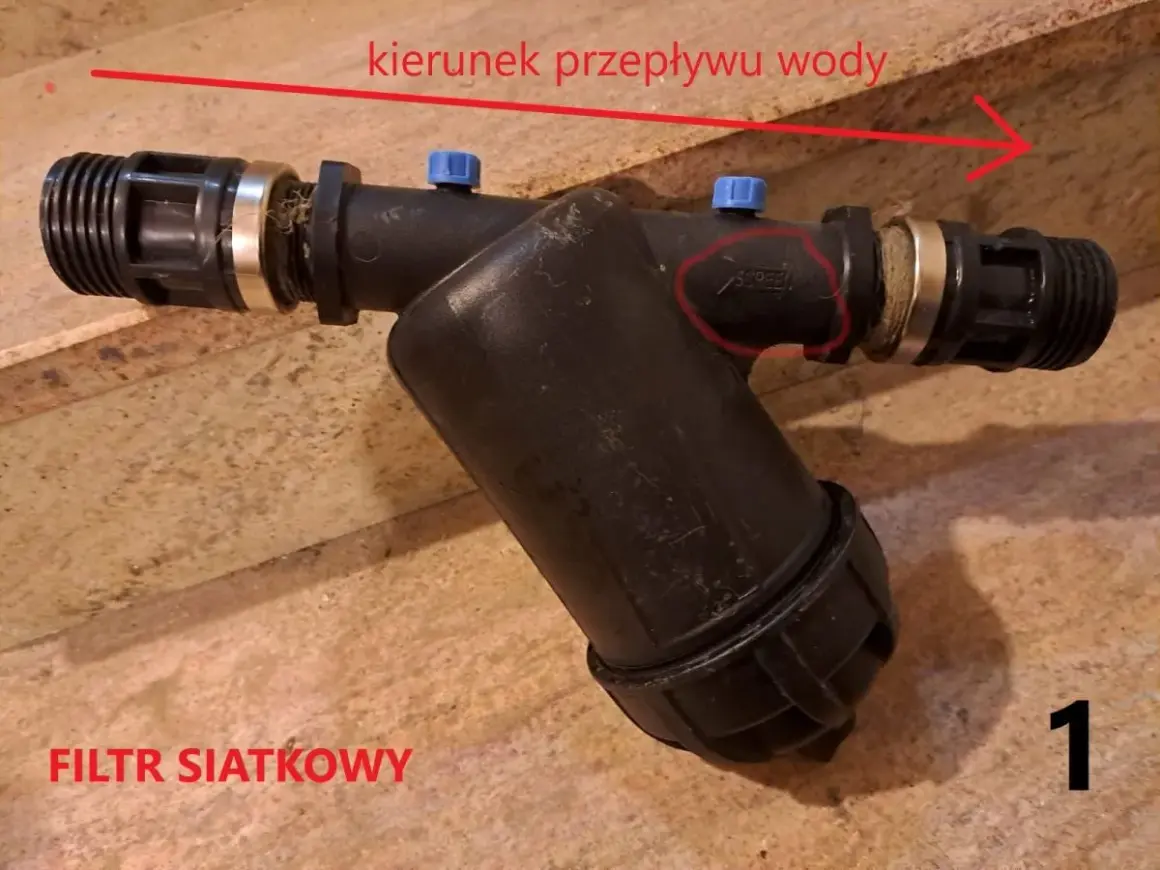

Na korpusie znajduje się oznaczenie kierunku przepływu. Strzałka ma wskazywać drogę wody od strony zasilania do strony odbiornika. W pionowym układzie komora z korkiem powinna znajdować się poniżej głównej osi rury, aby osad mógł opaść do jej wnętrza.
Nie kieruję się samym wyglądem gwintów. Filtr może dać się fizycznie wkręcić odwrotnie, ale wtedy zanieczyszczenia będą wciskane w siatkę, a nie zbierane w osadniku. Skutkiem jest szybsze zapchanie, trudniejsze czyszczenie i możliwe uszkodzenie wkładu.
4. Uszczelnij połączenia
Rodzaj uszczelnienia dobieram do typu gwintu oraz materiału instalacji. Przy połączeniu gwintowanym można użyć taśmy PTFE, pakuł z pastą albo środka anaerobowego, ale nie należy łączyć przypadkowo kilku metod. Materiał nakładam na gwint zewnętrzny tak, aby nie dostał się do wnętrza rury.
Jeśli filtr ma uszczelkę płaską lub połączenie z nakrętką, uszczelnienie wykonuje właśnie uszczelka. Dodatkowa taśma na takim połączeniu może utrudnić prawidłowe dociśnięcie i doprowadzić do nieszczelności.
5. Dokręć filtr bez naprężania instalacji
Podczas dokręcania przytrzymuję korpus za przeznaczony do tego sześciokąt. Nie chwytam za cienką komorę ani za pokrywę. Rury po obu stronach powinny być podparte, ponieważ filtr nie może przenosić ciężaru ani naprężeń całego przewodu.
Dokręcam do uzyskania szczelnego połączenia, ale bez nadmiernej siły. Zbyt mocne dokręcenie może zdeformować korpus, uszkodzić gwint albo ścisnąć uszczelkę w sposób, który po czasie wywoła wyciek. To jeden z tych przypadków, w których większa siła nie daje większego bezpieczeństwa.
6. Napełnij instalację i sprawdź szczelność
Zawór otwieram powoli, aby uniknąć gwałtownego uderzenia ciśnienia. Kontroluję oba połączenia, korek oraz miejsce osadzenia sitka. Po kilku minutach sprawdzam je ponownie, bo niewielka nieszczelność może pojawić się dopiero po ustabilizowaniu ciśnienia.
Jeżeli instalacja była przecinana lub klejona, przed filtrem powinno się ją przepłukać. Dzięki temu pierwsza porcja wody nie wypłucze do kosza resztek tworzywa, opiłków i materiału uszczelniającego.
Co sprawdzić po uruchomieniu i jak czyścić filtr
Po uruchomieniu obserwuję przepływ w kilku punktach poboru. Jeżeli woda płynie wyraźnie słabiej, pompa pracuje głośniej albo reduktor reaguje niestabilnie, filtr może być zabrudzony, zamontowany odwrotnie lub zbyt mały dla danego przepływu.
Pierwszą kontrolę wykonuję po kilku dniach lub po przepłukaniu nowej instalacji. Później częstotliwość zależy od jakości wody. Przy własnym ujęciu, starej stalowej instalacji albo częstych pracach wodociągowych sitko może wymagać czyszczenia znacznie częściej niż raz w roku.
Przeczytaj również: Jak zmiękczyć wodę w domu i ile to kosztuje?
Bezpieczna procedura czyszczenia
- Zamknij zawór przed filtrem, a jeśli go nie ma, odetnij całą instalację.
- Otwórz punkt poboru i spuść ciśnienie.
- Odkręć korek lub pokrywę, podtrzymując korpus.
- Wyjmij kosz i przepłucz go pod bieżącą wodą.
- Sprawdź, czy siatka nie jest pęknięta ani trwale odkształcona.
- Oczyść rowek uszczelki, zamontuj wkład i dokręć korek.
- Otwórz wodę powoli i ponownie sprawdź szczelność.
Nie używam twardej szczotki drucianej ani ostrych przedmiotów do czyszczenia siatki. Nawet małe rozdarcie zmienia skuteczność filtracji i pozwala zanieczyszczeniom przedostać się do chronionego urządzenia.
Błędy, przez które filtr w pionie nie działa prawidłowo
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Korek skierowany do góry | Osad nie zbiera się w komorze i szybciej blokuje przepływ. | Ustaw komorę oraz korek w dół. |
| Brak kontroli strzałki | Woda płynie przez filtr w niewłaściwym kierunku. | Przed wkręceniem sprawdź oznaczenie na korpusie. |
| Brak miejsca na serwis | Nie można wyjąć sitka bez demontażu części instalacji. | Zostaw dostęp pod korkiem i po bokach korpusu. |
| Chwytanie korpusu rurą nastawną | Możliwe pęknięcie, zarysowanie lub odkształcenie filtra. | Użyj właściwego sześciokąta i drugiego klucza do kontrowania. |
| Brak podparcia rur | Naprężenia mogą rozszczelnić gwinty lub uszkodzić filtr. | Zamontuj uchwyty przed i za filtrem. |
| Zbyt drobna siatka bez analizy przepływu | Filtr szybko się zatyka i obniża ciśnienie. | Dobierz oczka do jakości wody i parametrów instalacji. |
Często spotykam też pomysł, aby zamontować filtr tuż przy urządzeniu, ale bez zaworów odcinających. To oszczędność niewielka, a późniejsze czyszczenie wymaga opróżnienia dużego fragmentu instalacji. Dwa zawory serwisowe zwykle robią większą różnicę niż wybór droższego korpusu.
Trzeba też odróżnić filtr siatkowy do wody od modelu do gazu. Podobny wygląd nie oznacza zamiennego zastosowania. Do każdego medium wybieram element z właściwym oznaczeniem, zakresem temperatury, ciśnieniem pracy i przeznaczeniem producenta.
Jak ocenić, czy pionowy montaż jest dobrym rozwiązaniem
Jeżeli filtr ma korek skierowany w dół, strzałka zgadza się z przepływem, a pod korpusem jest swobodny dostęp, pionowe ustawienie jest praktyczne i łatwe w obsłudze. Szczególnie dobrze sprawdza się na podejściu do pompy, reduktora lub domowego układu uzdatniania.
Jeżeli nie da się zachować właściwego kierunku, filtr będzie pracował przy dużym przepływie albo nie ma miejsca na wyjęcie kosza, rozważam zmianę trasy rury. Czasem krótki odcinek poziomy z zaworami kosztuje mniej niż późniejsza naprawa zalanego pomieszczenia lub wymiana uszkodzonej armatury.
Przy większej instalacji sprawdzam także kartę przepływu i maksymalne ciśnienie. Parametry popularnego filtra 3/4 cala nie mogą być automatycznie przenoszone na wersję 1 cala, kołnierzową czy przemysłową. W takich układach liczy się nie tylko średnica, lecz także materiał korpusu, rodzaj sita i sposób czyszczenia.
Dobrze ustawiony filtr ułatwia całe uzdatnianie wody
Prawidłowo zamontowany filtr siatkowy nie poprawi wszystkich parametrów wody, ale skutecznie ograniczy ilość zanieczyszczeń stałych w instalacji. Najważniejsze są trzy rzeczy: korek na dole, przepływ zgodny ze strzałką i dostęp do czyszczenia.
Przed zakupem sprawdzam średnicę rury, wymagany przepływ, materiał przeznaczony do wody użytkowej oraz miejsce na serwis. Tak przygotowany montaż pionowy jest prosty, trwały i nie wymaga ciągłego rozbierania instalacji przy każdej kontroli sitka.
