Jak działa pompa głębinowa z hydroforem?

Gdy w domu ze studni nagle spada ciśnienie albo pompa pracuje bez przerwy, sama znajomość jej nazwy niewiele pomaga. Trzeba rozumieć, co dzieje się pod ziemią, jak urządzenie współpracuje z hydroforem i dlaczego dobór wydajności ma większe znaczenie niż sama moc silnika. Poniżej wyjaśniam zasadę działania pompy głębinowej, jej cykl pracy, najważniejsze elementy instalacji oraz błędy, które najczęściej skracają jej żywotność.

Jak działa pompa głębinowa w studni

Pompa głębinowa jest zanurzona w wodzie, zwykle w studni wierconej. Po uruchomieniu silnik napędza wirnik albo zestaw wirników, które nadają wodzie energię i kierują ją do króćca tłocznego. Woda nie jest więc „ciągnięta” z powierzchni przez zasysanie, tylko wypychania ku górze pod ciśnieniem.

To właśnie odróżnia ją od powierzchniowej pompy hydroforowej. Pompa stojąca przy budynku ma ograniczenia wynikające z fizyki zasysania. W praktyce bezpieczna wysokość podnoszenia wody przez taki układ zwykle nie przekracza około 7-8 metrów od lustra wody. Przy głębszym ujęciu stosuje się pompę zanurzoną, która tłoczy wodę od dołu.

Co znajduje się w korpusie urządzenia

Najczęściej spotykam pompy wielostopniowe. Mają kilka wirników ustawionych jeden za drugim, a każdy z nich zwiększa ciśnienie wody. Dzięki temu stosunkowo smukłe urządzenie może tłoczyć wodę na kilkadziesiąt metrów, choć ostateczny wynik zależy od modelu, średnicy rury i oporów całej instalacji.

Wewnątrz znajduje się także silnik elektryczny chłodzony wodą opływającą jego obudowę. Z tego powodu pompa nie powinna pracować „na sucho” ani w zbyt ciasnej rurze bez odpowiedniego przepływu chłodzącego. Brak wody oznacza ryzyko przegrzania, a zabezpieczenie przed suchobiegiem nie jest dodatkiem kosmetycznym, tylko rozsądną ochroną kosztownego urządzenia.

Jak wygląda cykl pracy z hydroforem

W typowej instalacji pompa nie uruchamia się przy każdym odkręceniu kranu. Woda trafia najpierw do zbiornika hydroforowego, w którym jest przechowywana pod ciśnieniem. Gdy korzystam z prysznica lub odkręcam zawór ogrodowy, instalacja przez pewien czas pobiera wodę ze zbiornika, a nie bezpośrednio z pracującej pompy.

Za automatyzację odpowiada wyłącznik ciśnieniowy, czyli presostat. Gdy ciśnienie spadnie do ustalonego poziomu, presostat włącza pompę. Po napełnieniu zbiornika i osiągnięciu górnego progu urządzenie zostaje wyłączone.

1. Woda z warstwy wodonośnej napływa przez filtr studni do rury studziennej.
2. Pompa tłoczy ją przewodem wykonanym najczęściej z PE do budynku.
3. Woda trafia do zbiornika hydroforowego i spręża znajdujące się w nim powietrze.
4. Po osiągnięciu górnego ciśnienia presostat odłącza zasilanie pompy.
5. Podczas poboru woda jest wypychana ze zbiornika do domowej instalacji.
6. Po spadku ciśnienia cykl zaczyna się od nowa.

Przykładowe ustawienie może obejmować załączanie przy około 2 barach i wyłączanie przy 4 barach, ale parametry zawsze trzeba dopasować do pompy, zbiornika i wysokości instalacji. Zbyt mała różnica między progami powoduje częste starty silnika, a zbyt wysokie ciśnienie może przeciążać armaturę albo przekraczać możliwości urządzenia.

Zbiornik przeponowy a ocynkowany

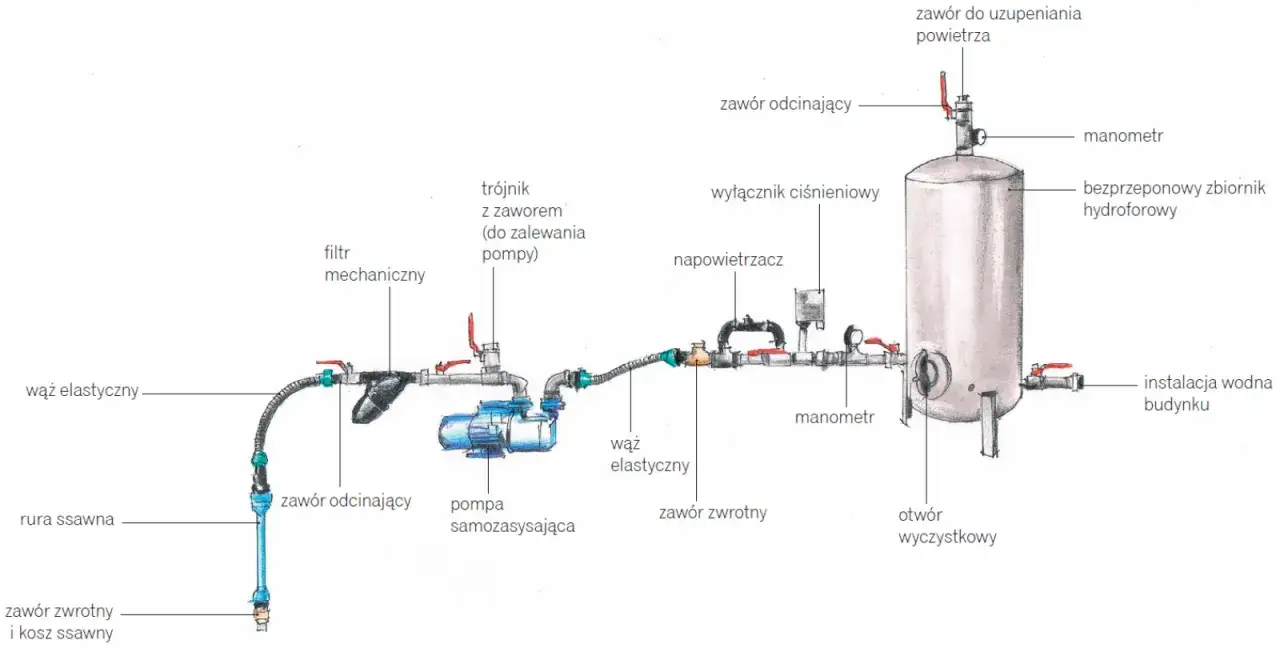

W zbiorniku przeponowym woda znajduje się w elastycznej membranie, a powietrze zajmuje przestrzeń wokół niej. Taki układ jest wygodny i zwykle wymaga mniej obsługi. W zbiorniku ocynkowanym powietrze styka się bezpośrednio z wodą, dlatego trzeba kontrolować jego ilość i okresowo uzupełniać poduszkę powietrzną.

Dla domu jednorodzinnego często stosuje się zbiorniki o pojemności 50-100 litrów, choć sama pojemność nie oznacza takiej ilości wody dostępnej między startami. Rzeczywista pojemność użytkowa zależy od ustawionych progów ciśnienia i ciśnienia powietrza w zbiorniku.

Pompa, studnia i hydrofor muszą tworzyć jeden układ

Najczęstszy błąd polega na wybieraniu pompy wyłącznie na podstawie głębokości studni. Liczy się nie tylko odległość do lustra wody, lecz także wysokość budynku, długość rurociągu, liczba kolan, wymagane ciśnienie przy kranach oraz chwilowe zapotrzebowanie na wodę.

Do obliczeń przyjmuje się wysokość podnoszenia, na którą składają się między innymi różnica poziomów, ciśnienie wymagane w instalacji i straty przepływu. Jeżeli lustro wody znajduje się 25 metrów pod ziemią, a najwyższy punkt instalacji jest 5 metrów wyżej, pompa musi pokonać już około 30 metrów różnicy poziomów. Do tego dochodzą opory rur oraz zapas potrzebny do uzyskania komfortowego ciśnienia.

Wydajność pompy nie może przewyższać możliwości studni. Jeżeli urządzenie wypompuje wodę szybciej, niż warstwa wodonośna ją uzupełnia, lustro zacznie opadać i pojawi się suchobieg. Pompa powinna być dobrana do wydajności ujęcia, a nie do ambicji, by z każdego kranu płynął maksymalny strumień.

W domu z jedną łazienką i podlewaniem ogrodu zwykle nie potrzeba pompy o bardzo dużej wydajności. Przewymiarowane urządzenie może pracować poza optymalnym punktem, częściej powodować uderzenia ciśnienia i wymagać większego zbiornika. Najlepszy dobór wynika z bilansu całego układu, nie z samej wartości podanej na opakowaniu.

Na co zwrócić uwagę przy montażu pompy

Pompa powinna wisieć na osobnej lince lub rurze nośnej, a nie na samym przewodzie elektrycznym ani cienkiej rurze tłocznej. Kabel trzeba zabezpieczyć przed przetarciem i zamocować do rury w sposób, który nie będzie przenosił obciążenia na jego żyły.

W instalacji montuje się również zawór zwrotny, który ogranicza cofanie się wody po wyłączeniu urządzenia. W zależności od konstrukcji może być zintegrowany z pompą albo zamontowany na przewodzie. Trzeba też przewidzieć możliwość wyjęcia urządzenia do serwisu, bo nawet dobra pompa nie jest elementem wiecznym.

Głębokość zanurzenia ma znaczenie

Pompy nie umieszcza się bezpośrednio na dnie studni. Osad, piasek i drobiny mineralne mogą przyspieszać zużycie wirników oraz zatykać filtr. Z drugiej strony urządzenie musi znajdować się wystarczająco głęboko, aby przy dynamicznym obniżeniu lustra wody nie straciło chłodzenia.

Przed montażem warto znać dwa poziomy wody. Lustro statyczne oznacza poziom przed rozpoczęciem pompowania, a lustro dynamiczne pokazuje, jak nisko woda opada podczas pracy. To drugi parametr decyduje o bezpiecznym położeniu pompy i o tym, czy ujęcie poradzi sobie z planowaną wydajnością.

Przeczytaj również: Czy pompa zanurzeniowa może być cały czas w wodzie?

Instalacja elektryczna nie może być przypadkowa

Pompa pracuje w wilgotnym i trudno dostępnym środowisku, dlatego obwód powinien mieć właściwe zabezpieczenie, ochronę przeciwporażeniową oraz prawidłowe uziemienie. Przy modelach jednofazowych trzeba sprawdzić także kondensator i sposób zabezpieczenia silnika, a przy trójfazowych kolejność faz oraz zabezpieczenie przeciążeniowe.

Podłączenia elektryczne najlepiej powierzyć osobie z odpowiednimi uprawnieniami. Błąd w tym miejscu może oznaczać nie tylko uszkodzenie pompy, lecz także realne zagrożenie dla domowników.

Typowe problemy i błędy w użytkowaniu

Jeżeli pompa często się włącza, pierwszym podejrzanym nie zawsze jest sama pompa. Przyczyną może być nieszczelna instalacja, zbyt mały zbiornik, nieprawidłowe ciśnienie powietrza w zbiorniku przeponowym albo źle ustawiony presostat.

• Pompa pracuje, ale nie daje wody - sprawdź poziom wody, zawór zwrotny, szczelność rury i filtr studzienny.
• Ciśnienie szybko spada - szukaj wycieku, uszkodzonej membrany albo problemu z poduszką powietrzną.
• Urządzenie załącza się co kilka sekund - skontroluj zbiornik, progi presostatu i przepływ w instalacji.
• Woda jest mętna lub piaszczysta - możliwe jest zbyt głębokie opuszczenie pompy, źle wykonany filtr albo konieczność oczyszczenia studni.
• Pompa wyłącza zabezpieczenie - przyczyną może być przeciążenie, wilgoć w połączeniu, uszkodzenie kabla lub silnika.

Nie polecam samodzielnego podkręcania presostatu tylko po to, żeby uzyskać wyższe ciśnienie pod prysznicem. Jeśli pompa nie ma odpowiedniego zapasu wysokości podnoszenia, sama regulacja nie rozwiąże problemu. Może za to doprowadzić do pracy poza zakresem i częstszych awarii.

Duże znaczenie ma także jakość wody. Piasek i osad działają na elementy hydrauliczne podobnie jak ścierniwo, a żelazo i mangan mogą zapychać filtry oraz armaturę. Przy wodzie przeznaczonej do picia po wykonaniu studni i po zmianach w instalacji rozsądnie jest zlecić badanie laboratoryjne, ponieważ przejrzysta woda nie zawsze jest wodą bezpieczną.

Jak zadbać o trwałą i spokojną pracę instalacji

Najprostszy plan kontroli obejmuje obserwowanie częstotliwości startów, wskazań manometru i czasu potrzebnego na nabicie zbiornika. Jeżeli parametry wyraźnie się zmieniają, nie czekam, aż pompa całkowicie odmówi pracy. Wczesna diagnoza nieszczelności lub spadku wydajności jest zwykle znacznie tańsza.

• Raz na jakiś czas sprawdź, czy pompa nie uruchamia się bez poboru wody.
• Kontroluj ciśnienie powietrza w zbiorniku zgodnie z instrukcją producenta.
• Chroń instalację przed mrozem, szczególnie odcinki prowadzone w płytkim wykopie.
• Nie ignoruj piasku, metalicznego zapachu ani nagłego zmętnienia wody.
• Przy sezonowym użytkowaniu działki opróżnij narażone fragmenty instalacji przed zimą.

Sam hydrofor nie poprawi jakości wody, a filtr nie naprawi źle dobranej pompy. Każdy element ma inne zadanie i dopiero ich współpraca daje stabilne ciśnienie oraz bezpieczną pracę. Najwięcej problemów wynika z niedopasowania układu, nie z jednej wadliwej części.

Najważniejsza zasada dobrego układu ze studni

Pompa głębinowa tłoczy wodę dzięki pracy wirników, hydrofor przejmuje część poboru, a presostat steruje całym cyklem. O trwałości instalacji decydują jednak także wydajność studni, prawidłowe zanurzenie, zabezpieczenie przed suchobiegiem i dobrze policzona wysokość podnoszenia.

Przed zakupem warto zapisać głębokość lustra statycznego i dynamicznego, odległość studni od budynku, liczbę punktów poboru oraz oczekiwane ciśnienie. Taka krótka lista daje instalatorowi znacznie więcej niż sama informacja, że potrzebna jest „mocna pompa”, i pomaga dobrać rozwiązanie, które będzie działało spokojnie przez lata.
