Pompa obiegowa może pracować cicho przez lata albo od pierwszego uruchomienia hałasować, zapowietrzać się i nie zapewniać ciepła w najdalszych grzejnikach. Różnicę robią szczegóły: kierunek przepływu, położenie wału, filtr, zawory odcinające, odpowietrzenie oraz właściwe ustawienie wydajności. Poniżej pokazuję, jak wykonać montaż pompy centralnego ogrzewania bez typowych błędów i na co zwrócić uwagę przed pierwszym włączeniem.

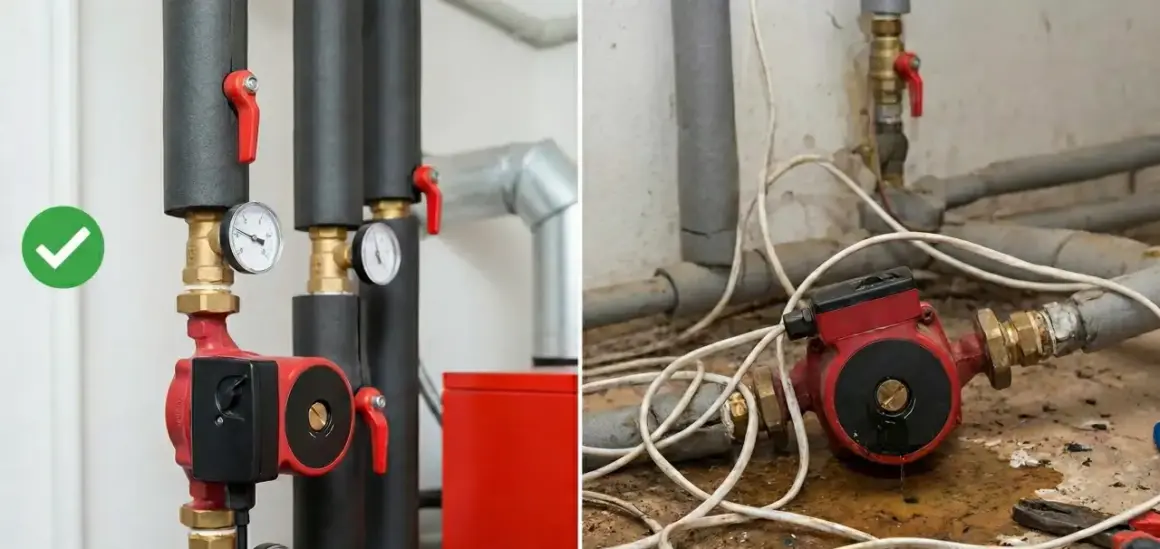

Dobrze zamontowana pompa zapewnia równą pracę całego ogrzewania
- Wał silnika powinien znajdować się w pozycji poziomej, zgodnie z instrukcją konkretnego modelu.
- Strzałka na korpusie musi odpowiadać rzeczywistemu kierunkowi przepływu wody.
- Przed pompą warto zamontować filtr, a po obu jej stronach zawory odcinające.
- Pompy nie wolno uruchamiać przy pustej lub zapowietrzonej instalacji.
- Najwyższy bieg nie jest ustawieniem „na zapas”. Za duża wydajność często powoduje szumy i niepotrzebne zużycie energii.
Prawidłowy montaż pompy CO zaczyna się od dobrego miejsca
W typowej instalacji grzejnikowej pompę montuje się na przewodzie powrotnym, przed kotłem lub innym źródłem ciepła. Woda ma tam zwykle niższą temperaturę, co sprzyja warunkom pracy urządzenia. Nie traktuję tego jednak jako zasady bez wyjątków, ponieważ dokładne miejsce zależy od schematu instalacji, obecności sprzęgła hydraulicznego, zaworu mieszającego, rozdzielacza i zaleceń producenta kotła.
Najważniejsza jest zgodność kierunku przepływu. Strzałka odlana na korpusie pompy pokazuje, w którą stronę ma płynąć czynnik grzewczy. Jeżeli urządzenie zostanie zamontowane odwrotnie, silnik może pracować, ale grzejniki będą niedogrzane, a pompa może szybko się zużyć.
Trzeba też dopasować długość montażową oraz średnicę przyłączy. W małych instalacjach często spotyka się pompy o długości 130 lub 180 mm, ale przed zakupem należy zmierzyć istniejący odcinek i sprawdzić oznaczenie na starej pompie. Nie warto liczyć na to, że kilka milimetrów da się „dociągnąć” śrubunkami, ponieważ naprężenia mogą przenieść się na korpus i połączenia.
Położenie silnika ma większe znaczenie niż kierunek rur
Rurociąg może prowadzić poziomo, pionowo, w górę albo w dół, ale wał silnika pompy powinien być ustawiony poziomo. Nie oznacza to, że sama pompa zawsze musi leżeć w poziomie. Chodzi o położenie osi wirnika wewnątrz korpusu.
Przed montażem sprawdzam również, czy skrzynka sterownicza jest ustawiona tak, aby nie była narażona na zalanie i miała dostęp do chłodzenia. Nie wolno zasłaniać elektroniki izolacją ani wciskać pompy w ciasną, gorącą wnękę. Szczegółowe dopuszczalne pozycje zawsze wynikają z instrukcji danego modelu.
Jak przygotować instalację przed wstawieniem pompy
Prace zaczynam od wyłączenia zasilania kotła i pompy oraz odczekania, aż instalacja ostygnie. Następnie zamykam zawory odcinające, jeśli są już zamontowane, i spuszczam wodę tylko z odcinka, na którym będzie wykonywana przeróbka. Otwieranie gorącej instalacji pod ciśnieniem to prosty sposób na poparzenie i zalanie kotłowni.
Dobry układ serwisowy wygląda następująco: filtr przed pompą, zawór odcinający, pompa, drugi zawór odcinający. Filtr zatrzymuje rdzę, opiłki i osad, które mogłyby zablokować wirnik. Powinien być zamontowany tak, aby można było wyjąć siatkę lub wkład magnetyczny bez demontażu całej pompy.
Zawory po obu stronach pompy nie zwiększają jej wydajności, ale bardzo ułatwiają życie. Dzięki nim przy wymianie urządzenia nie trzeba opróżniać całego obiegu. W praktyce właśnie brak tych dwóch zaworów często zamienia prostą naprawę w długą pracę z wiadrami i ponownym odpowietrzaniem wszystkich grzejników.
Co sprawdzić przed zakupem
- Długość montażową, najczęściej 130 albo 180 mm.
- Rodzaj i średnicę przyłączy oraz pasujące śrubunki.
- Wymaganą wysokość podnoszenia i przepływ, a nie tylko moc elektryczną.
- Maksymalną temperaturę i ciśnienie pracy.
- Możliwość współpracy z automatyką kotła, sterownikiem lub zaworem mieszającym.
- Dostęp do pompy, filtra i skrzynki elektrycznej po zakończeniu prac.
Sama liczba na etykiecie, na przykład „25-60”, nie mówi wszystkiego o instalacji. Zwykle oznacza średnicę przyłącza i maksymalną wysokość podnoszenia, ale ostateczne ustawienie zależy od oporów rur, liczby grzejników i zastosowanych zaworów. Większa pompa nie naprawi źle wyregulowanej instalacji, a często tylko zwiększy hałas.
Montaż pompy krok po kroku bez naprężeń i przecieków
- Oczyść i przygotuj przewody. Usuń stare uszczelnienia, sprawdź stan gwintów i upewnij się, że rury są stabilnie podparte.
- Ustaw korpus zgodnie ze strzałką. Kierunek przepływu musi odpowiadać schematowi instalacji.
- Załóż nowe uszczelki. Przy połączeniach śrubunkowych zwykle stosuje się uszczelki przeznaczone do danego typu złącza. Starych, spłaszczonych uszczelek nie warto ratować.
- Ustaw silnik z wałem poziomo. Jeżeli trzeba obrócić głowicę pompy, należy zrobić to przed napełnieniem instalacji albo po jej bezpiecznym odcięciu i ostygnięciu.
- Dokręć połączenia bez przesady. Zbyt duża siła może uszkodzić uszczelkę, gwint lub korpus. Połączenie ma być szczelne, ale nie „skręcone na śmierć”.
- Sprawdź podparcie rur. Pompa nie powinna być wspornikiem dla ciężkiego odcinka instalacji. Rury muszą być zamocowane niezależnie.
Jeśli rury są naprężone, po dokręceniu mogą delikatnie odginać korpus pompy. Taki błąd nie zawsze daje wyciek od razu. Czasem pojawia się dopiero po kilku cyklach grzania, gdy metal rozszerza się i kurczy. Najpierw ustawiam rury, dopiero potem dokręcam pompę, zamiast wykorzystywać śrubunki do wymuszania ich położenia.
Podłączenie elektryczne powinno być wykonane zgodnie z oznaczeniami urządzenia i zasadami ochrony przeciwporażeniowej. Przewód ochronny PE musi być podłączony prawidłowo, a prace przy instalacji elektrycznej najlepiej powierzyć osobie z odpowiednimi uprawnieniami. Pompa nie jest miejscem na przypadkowe mostkowanie przewodów ani testowanie „czy zadziała”.
Napełnienie, odpowietrzenie i pierwsze uruchomienie
Po zakończeniu montażu zamykam wszystkie spusty, otwieram zawory odcinające przy pompie i powoli napełniam instalację. Szybkie wpuszczenie wody może uwięzić powietrze w grzejnikach, rozdzielaczu lub samym korpusie pompy. Ciśnienie ustawiam zgodnie z wymaganiami konkretnego układu, ponieważ instalacja otwarta i zamknięta pracują według innych zasad.
Przed włączeniem sprawdzam, czy pompa jest zalana wodą. Praca na sucho może uszkodzić łożyska i wirnik, nawet jeśli trwa krótko. Odpowietrzam grzejniki, odpowietrznik automatyczny oraz pompę, jeżeli dany model ma śrubę odpowietrzającą albo specjalny program.
Podczas pierwszego startu obserwuję połączenia przez kilka minut. Cichy szum po napełnieniu może ustąpić po odpowietrzeniu, natomiast metaliczne tarcie, głośne buczenie lub silne drgania wymagają wyłączenia urządzenia i sprawdzenia przyczyny. Nie zagłuszam hałasu zwiększeniem biegu, bo zwykle tylko pogarsza to problem.
Przeczytaj również: Jak dobrać moc grzejnika do łazienki? Praktyczne wyliczenia
Jak dobrać pierwsze ustawienie pompy
W pompie elektronicznej zaczynam od trybu automatycznego albo najniższego ustawienia, które zapewnia ogrzewanie wszystkich obiegów. Po rozgrzaniu instalacji sprawdzam najdalszy grzejnik i obserwuję, czy zawory nie szumią. Jeżeli końcowe pomieszczenia pozostają chłodne, zwiększam wydajność stopniowo, o jeden poziom.
Pompa ustawiona zbyt wysoko może powodować szum w rurach, przepływ przez zawory termostatyczne i większe zużycie prądu. Zbyt niska nastawa objawia się wolnym nagrzewaniem albo niedogrzaniem części budynku. Najlepsze ustawienie to najmniejsza wydajność, która utrzymuje równą temperaturę, a nie maksymalna liczba na panelu.
Najczęstsze błędy i objawy złej pracy
| Błąd | Możliwy skutek | Co sprawdzić |
|---|---|---|
| Pompa zamontowana odwrotnie | Słaby przepływ i zimne grzejniki | Strzałkę na korpusie oraz schemat instalacji |
| Wał ustawiony pionowo | Hałas, drgania i szybsze zużycie | Położenie osi silnika względem podłoża |
| Brak filtra lub jego zatkanie | Spadek przepływu i przeciążenie pompy | Stan siatki oraz obecność osadu |
| Uruchomienie bez odpowietrzenia | Buczenie, bulgotanie i nierówne grzanie | Odpowietrzniki, ciśnienie i korpus pompy |
| Brak zaworów odcinających | Trudna i kosztowna wymiana pompy | Możliwość odizolowania urządzenia |
| Zbyt wysoki bieg | Szumy w instalacji i większy pobór prądu | Nastawę pompy oraz wyregulowanie grzejników |
Gdy pompa pracuje, ale część grzejników nadal jest zimna, nie zakładam od razu jej awarii. Przyczyną może być powietrze, zamknięty zawór, zabrudzony filtr, źle ustawione zawory powrotne albo niewłaściwy kierunek przepływu. Najpierw sprawdzam rzeczy podstawowe, zanim wymienię sprawne urządzenie.
Jeżeli w łazience grzejnik jest niedogrzany, sama zmiana pompy również może nie wystarczyć. Trzeba ocenić zapotrzebowanie pomieszczenia i parametry grzejnika. Pomocne mogą być wcześniejsze wyliczenia mocy grzejnika, ponieważ zbyt mały grzejnik nie zacznie grzać skuteczniej tylko dlatego, że pompa pracuje szybciej.
Dobór pompy do grzejników, podłogówki i kilku obiegów
W prostym domu z jednym obiegiem grzejnikowym często wystarcza kompaktowa pompa elektroniczna z automatyczną regulacją. Instalacja z ogrzewaniem podłogowym, rozdzielaczem, sprzęgłem lub kilkoma strefami wymaga już sprawdzenia przepływów i strat ciśnienia. Jedna pompa nie zawsze może prawidłowo obsłużyć wszystkie obiegi, zwłaszcza gdy mają różne temperatury zasilania.
| Rodzaj instalacji | Na co zwrócić uwagę |
|---|---|
| Grzejniki | Równomierne grzanie, szumy zaworów i właściwa regulacja przepływów |
| Ogrzewanie podłogowe | Przepływy na pętlach, zawór mieszający i temperatura zasilania |
| Grzejniki i podłogówka | Sprzęgło lub rozdzielenie obiegów, osobne sterowanie i pompy |
| Ciepła woda użytkowa | Odporność pompy na warunki pracy oraz zgodność z obiegiem cyrkulacyjnym |
Przy większej instalacji dobór „na oko” jest szczególnie ryzykowny. Pompa o za małej wysokości podnoszenia nie zapewni przepływu w odległych obiegach, a przewymiarowana może powodować hałas i problemy z regulacją. W takim przypadku lepiej oprzeć wybór na obliczeniach instalatora niż na samej średnicy rury.
Co sprawdzić po kilku dniach pracy
Po pierwszym rozgrzaniu budynku ponownie oglądam wszystkie połączenia, sprawdzam ciśnienie i słucham pracy pompy przy różnych temperaturach. Instalacja może odpowietrzać się jeszcze przez pewien czas, dlatego czasem trzeba ponownie uzupełnić wodę i odpowietrzyć grzejniki. Każdy spadek ciśnienia powinien mieć przyczynę, a nie być traktowany jako normalna cecha ogrzewania.
Filtr warto skontrolować po uruchomieniu starej lub modernizowanej instalacji, ponieważ pierwsze dni pracy mogą wypłukać nagromadzone osady. Później częstotliwość czyszczenia zależy od stanu instalacji, jakości wody i obecności separatora magnetycznego. Przy każdej kontroli zwracam uwagę na wycieki, drgania, nietypowe dźwięki i temperaturę przewodów przed oraz za pompą.
Najważniejsze jest zachowanie kolejności: właściwy dobór urządzenia, poprawne ustawienie korpusu, filtr i zawory serwisowe, szczelne połączenia, bezpieczne podłączenie elektryczne, a na końcu napełnienie i odpowietrzenie. Taki montaż nie tylko poprawia komfort cieplny, ale też ogranicza ryzyko awarii, hałasu i niepotrzebnego zużycia energii.
