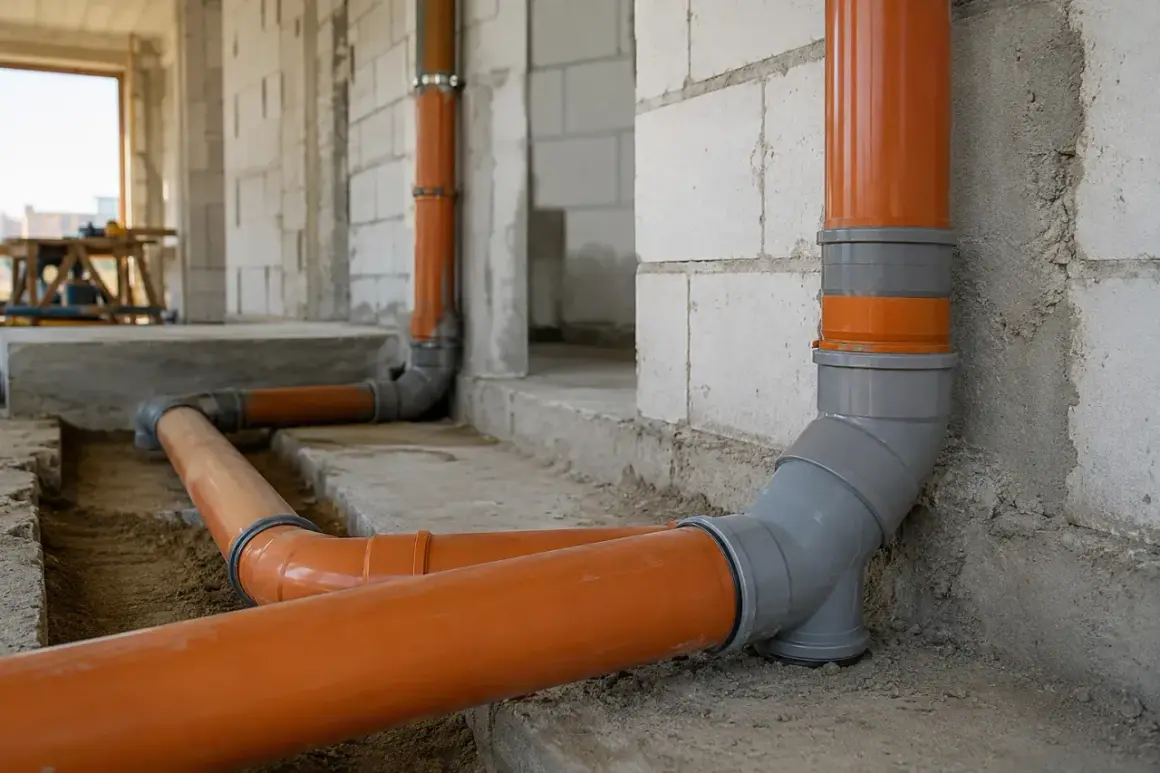

Kolor przewodu znalezionego w wykopie może szybko podpowiedzieć, z jaką instalacją mamy do czynienia, ale nie powinien być jedyną podstawą decyzji. Wyjaśniam, co oznaczają kolory rur i taśm ostrzegawczych w Polsce, jak rozpoznać przyłącze wodne oraz co sprawdzić przed rozpoczęciem prac ziemnych.
Najważniejsze zasady rozpoznawania instalacji pod ziemią
- Niebieski najczęściej oznacza sieć wodociągową.
- Żółty wskazuje zwykle gaz, a czerwony instalację elektroenergetyczną.
- Rura do wody pitnej może być niebieska albo czarna z niebieskim paskiem.
- Kolor rury nie zastępuje mapy uzbrojenia, taśmy lokalizacyjnej ani dokumentacji powykonawczej.
- Taśmę wodociągową układa się zwykle około 30 cm nad przewodem.
Czy kolor rury naprawdę mówi, co znajduje się pod ziemią
Nie zawsze. W praktyce trzeba rozróżnić kolor na mapie, barwę samej rury oraz kolor taśmy ostrzegawczej ułożonej nad przewodem. Te trzy oznaczenia często są ze sobą zgodne, ale starsze instalacje, nietypowe materiały i lokalne standardy potrafią wprowadzić sporo zamieszania.
Najłatwiej rozpoznać nowe rury z tworzywa. Producenci stosują barwy identyfikacyjne, na przykład niebieską dla wodociągów i żółtą dla gazu. Nie jest to jednak zasada, która pozwala bezpiecznie ocenić każdy przewód. Czarna rura może należeć do różnych instalacji, a stalowy, skorodowany przewód może całkowicie stracić pierwotne oznaczenie.
Dlatego kolor traktuję jako pierwszą wskazówkę, a nie dowód. Jeśli podczas kopania pojawi się nieznany przewód, nie podważam go łopatą i nie przecinam „na próbę”. Najpierw sprawdzam dokumentację, trasę oraz sposób oznaczenia instalacji w terenie.
Podstawowa mapa kolorów sieci podziemnych w Polsce
Na mapach uzbrojenia terenu stosuje się dość czytelną kolorystykę. GUGiK i materiały geodezyjne wykorzystują ją do rozróżnienia rodzajów sieci, choć wygląd mapy może zależeć od jej wieku, programu oraz lokalnej legendy.
| Kolor | Najczęstsze znaczenie | Co trzeba doprecyzować |
|---|---|---|
| Niebieski | Sieć wodociągowa | Nie rozróżnia sam z siebie wody pitnej, gospodarczej ani technologicznej. |
| Brązowy | Sieć kanalizacyjna | Dokumentacja powinna wskazać, czy chodzi o kanalizację sanitarną, deszczową lub ogólnospławną. |
| Żółty | Sieć gazowa | Trzeba sprawdzić także ciśnienie i właściciela przewodu. |
| Fioletowy | Sieć ciepłownicza | Przewód może być częścią instalacji wysokiego albo niskiego parametru. |
| Czerwony | Sieć elektroenergetyczna | To kabel, nie rura, a poziom zagrożenia zależy między innymi od napięcia. |
| Pomarańczowy | Sieć telekomunikacyjna | Może oznaczać kabel telefoniczny, światłowodowy lub inną teletechnikę. |
| Zielony albo czarny | Przewód nieustalony lub inna sieć | Wymaga szczególnej weryfikacji, bo znaczenie zależy od legendy mapy. |
Największy błąd polega na przenoszeniu tej tabeli bezpośrednio na wszystkie rury widoczne w wykopie. Kolor na mapie opisuje rodzaj sieci, natomiast kolor materiału może wynikać z normy wyrobu, decyzji producenta albo dodatkowej warstwy ochronnej.
Przy mapach starszych niż kilka lub kilkanaście lat zachowuję jeszcze większą ostrożność. Przebieg mógł zostać zmieniony, pomiar mógł mieć mniejszą dokładność, a część prywatnych przyłączy mogła nigdy nie trafić do kompletnej ewidencji.
Co oznacza niebieska rura przy instalacji wodnej
W przypadku przyłączy wodociągowych niebieski jest najbardziej charakterystycznym kolorem. Rury PE przeznaczone do wody pitnej występują jako niebieskie albo czarne z niebieskimi paskami. Barwa pomaga odróżnić je od przewodów gazowych, ale o przydatności do wody decydują również oznaczenia producenta, klasa ciśnienia i dokumenty wyrobu.
Na małych średnicach często spotyka się czarną rurę z niebieskimi pasami. Nie należy mylić jej z czarną rurą kanalizacyjną. Znaczenie mają nadruki na ściance, średnica, sposób połączenia oraz przebieg przewodu. Sam czarny kolor nie identyfikuje instalacji.
Niebieska taśma nad przewodem
Rury z tworzywa nie przewodzą prądu, dlatego ich późniejsza lokalizacja może być trudniejsza. Nad przewodem wodociągowym układa się zwykle niebieską taśmę ostrzegawczo-lokalizacyjną, często z metalową wkładką. W wielu wytycznych prowadzi się ją około 30 cm nad grzbietem rury.
Taśma nie leży bezpośrednio na przewodzie i nie zastępuje prawidłowego pomiaru geodezyjnego. Jej zadaniem jest ostrzec osobę wykonującą przyszły wykop, że niżej znajduje się wodociąg, a wersja z wkładką umożliwia dodatkowo wykrycie trasy odpowiednim urządzeniem.
Czego nie da się wywnioskować z niebieskiego koloru
Niebieski przewód nie mówi sam w sobie, czy płynie nim woda pitna, deszczowa, technologiczna albo woda do podlewania. Nie określa też średnicy, ciśnienia roboczego ani głębokości ułożenia. Te informacje muszą wynikać z opisu technicznego, oznaczeń na rurze i dokumentacji przyłącza.
Jeżeli rura ma zasilać budynek w wodę przeznaczoną do spożycia, wybieram wyrób dopuszczony do kontaktu z wodą pitną i zgodny z projektem. Zwykła rura ogrodowa, nawet jeśli jest niebieska, nie jest automatycznie materiałem do wykonania przyłącza.
Dlaczego kolor nie wystarcza do bezpiecznej identyfikacji
Wykop przy domu często odsłania kilka instalacji prowadzonych w podobnym miejscu. Przewód wodny może krzyżować się z kanalizacją, kablem zasilającym, przewodem sterującym bramą albo starą rurą, której nikt nie używa od lat. Najgroźniejsze pomyłki dotyczą gazu i energii elektrycznej, dlatego tutaj kolor jest tylko pomocą.
Przed rozpoczęciem prac sprawdzam mapę zasadniczą lub dane GESUT, czyli geodezyjną ewidencję sieci uzbrojenia terenu. Przy przyłączu prywatnym pytam również właściciela sieci albo zarządcę wodociągu o warunki techniczne. W okolicach Wolsztyna może to oznaczać kontakt z lokalnym przedsiębiorstwem wodociągowym, a nie tylko analizę mapy pobranej z internetu.
W razie wątpliwości przydatny jest lokalizator przewodów. Urządzenie pozwala wykryć metalową taśmę, przewód detekcyjny lub elementy metalowe, ale jego wynik także powinien zostać oceniony przez osobę, która zna układ instalacji. Detektor nie naprawia błędnej mapy i nie wykryje każdego przewodu z tworzywa.
- Nie rozpoczynam kopania koparką dokładnie nad zaznaczoną trasą.
- W pobliżu istniejącego uzbrojenia odkrywam przewód ręcznie i etapami.
- Nie używam palnika, szlifierki ani urządzeń iskrzących przy nieznanej rurze.
- Nie zasypuję odkrytej instalacji przed wykonaniem zdjęć i pomiaru jej położenia.
Jeśli pojawi się zapach gazu, syczenie albo uszkodzenie kabla, przerywam roboty i oddalam osoby postronne. W Polsce można skorzystać z numeru 992 dla pogotowia gazowego, 991 dla energetycznego, 994 dla wodociągowego, a w sytuacji bezpośredniego zagrożenia z numeru 112.
Jak ułożyć przyłącze wodne, żeby kolor nie był jedynym oznaczeniem
Dobrze wykonane przyłącze powinno być rozpoznawalne także po dokumentacji i sposobie ułożenia. Kolor rury oraz taśmy to ważne elementy, ale trwałość instalacji zależy głównie od przygotowania wykopu, zabezpieczenia przed mrozem i prawidłowego odbioru.
Głębokość i przygotowanie wykopu
Przykrycie przewodu, czyli odległość od powierzchni terenu do wierzchu rury, dobiera się do lokalnej głębokości przemarzania gruntu. Często przyjmuje się zasadę, że powinno być ono większe od tej głębokości o około 0,4 m. W wielu wytycznych dla sieci wodociągowych pojawia się minimum około 1,4 m przykrycia, ale ostateczna wartość może zależeć od operatora, miejsca i projektu.
Nie kopiuję bez zastanowienia wartości z sąsiedniej działki. Płytsze ułożenie może wymagać izolacji cieplnej, rury ochronnej albo kabla grzejnego, a zbyt głęboki wykop utrudnia montaż i zwiększa koszty robót ziemnych.
Podsypka, obsypka i taśma lokalizacyjna
Pod rurą stosuje się warstwę piasku lub odpowiednio przygotowanego gruntu bez kamieni. W zależności od wytycznych przyłącza spotyka się podsypkę o grubości 15-20 cm. Ostre fragmenty gruzu mogą punktowo obciążać ściankę, dlatego nie powinny trafiać bezpośrednio w strefę przewodu.
Po ułożeniu i sprawdzeniu rury wykonuję obsypkę zgodnie z instrukcją systemu, a nie przypadkowym materiałem z wykopu. Nad przewodem umieszczam niebieską taśmę ostrzegawczo-lokalizacyjną, najlepiej z wkładką metalową, i zachowuję jej ciągłość na całej trasie.
Przeczytaj również: W którą stronę odkręca się zawór wody? Sprawdź, zanim ruszysz
Połączenia i odbiór instalacji
Rury PE łączy się najczęściej przez zgrzewanie doczołowe lub elektrooporowe. Połączenie powinno wykonać się narzędziami przeznaczonymi do danego systemu, przy właściwej temperaturze i czystości powierzchni. Najtańsza kształtka nie rekompensuje błędnego montażu, bo nieszczelność może ujawnić się dopiero po zasypaniu wykopu.
Przed ostatecznym zasypaniem wykonuje się próbę szczelności zgodnie z projektem i wymaganiami gestora sieci. Przy instalacji wody pitnej dochodzi jeszcze płukanie, a w zależności od rodzaju i zakresu robót także dezynfekcja oraz badanie jakości wody. Dopiero wtedy warto zamknąć wykop i nanieść rzeczywisty przebieg przewodu na dokumentację.
Dobra dokumentacja jest ważniejsza niż zapamiętany kolor
Po kilku latach nie pamięta się już, czy przewód był niebieski, czarny czy miał tylko niebieski pasek. Zostaje za to zdjęcie trasy, szkic z wymiarami i informacja o głębokości. Ja zapisuję położenie przyłącza względem stałych punktów, takich jak narożnik budynku, ogrodzenie, studzienka lub granica działki.
Przy większej przebudowie warto zlecić geodecie pomiar powykonawczy. Przy małym przyłączu domowym zdjęcia i dokładny szkic nie zastąpią formalnego odbioru, ale mogą później oszczędzić wiele pracy. Najpewniejsze rozpoznanie to kolor, taśma, mapa i oznaczenia techniczne użyte razem.
Jeżeli pod ziemią widzę niebieską rurę, traktuję ją jako prawdopodobny wodociąg, lecz przed dalszym kopaniem potwierdzam tę informację. Taka ostrożność trwa chwilę, a może uchronić przed zalaniem wykopu, przerwą w dostawie wody lub uszkodzeniem cudzej sieci.
