Pompa może pracować poprawnie przez lata, ale wystarczy nieszczelny przewód ssawny, brak zaworu zwrotnego albo źle dobrane ciśnienie, by hydrofor tracił wodę i uruchamiał się co kilka sekund. W tym poradniku pokazuję schemat podłączenia hydroforu do studni w dwóch najczęściej spotykanych wariantach, wyjaśniam kolejność elementów oraz opisuję bezpieczne uruchomienie i typowe błędy.

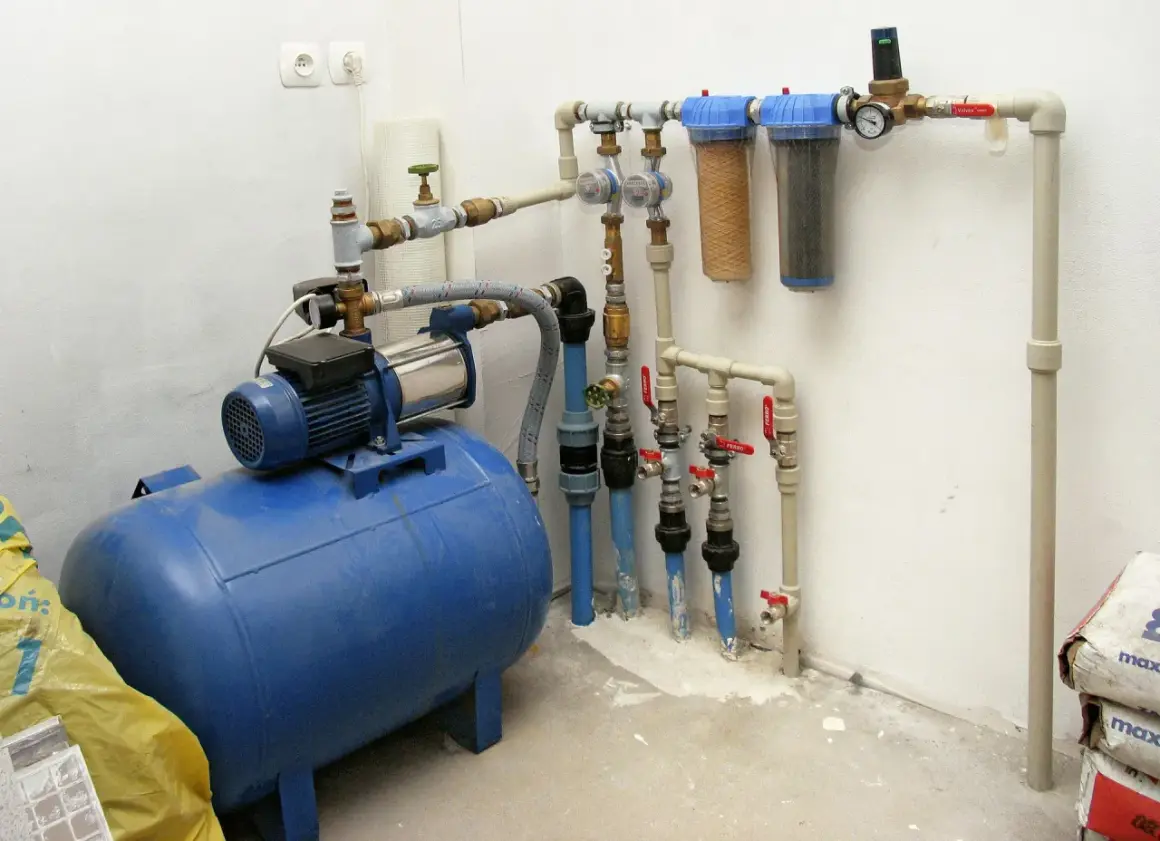

Dobrze dobrany układ zapewnia stałe ciśnienie i spokojną pracę pompy
- Pompa powierzchniowa nadaje się zwykle do studni, w której lustro wody znajduje się nie głębiej niż około 7-8 m poniżej pompy.
- Na końcu przewodu ssawnego montuje się zawór zwrotny z koszem ssawnym, który zatrzymuje wodę po wyłączeniu urządzenia.
- Pompa głębinowa nie zasysa wody. Tłoczy ją przewodem do zbiornika hydroforowego.
- Przed pierwszym uruchomieniem trzeba zalać pompę i przewód ssawny, a instalację elektryczną zabezpieczyć między innymi wyłącznikiem różnicowoprądowym.
- Najczęstszą przyczyną problemów jest nieszczelność po stronie ssawnej, a nie uszkodzenie samej pompy.
Od rodzaju studni zależy cały układ
Zanim kupię rurę i armaturę, sprawdzam przede wszystkim dynamiczny poziom wody, czyli wysokość lustra podczas pompowania. To ważniejsze niż sama głębokość studni. Studnia może mieć 12 m, ale jeśli woda utrzymuje się 5 m pod pompą, zestaw powierzchniowy nadal może sobie poradzić.
| Wariant | Kiedy ma sens | Najważniejsza cecha |
|---|---|---|
| Pompa powierzchniowa samozasysająca | Studnia kręgowa lub płytkie ujęcie | Wymaga szczelnego przewodu ssawnego i zalania przed startem |
| Pompa głębinowa | Głębsze lustro wody albo studnia wiercona | Pracuje w studni i tłoczy wodę przewodem ciśnieniowym |
| Pompa zatapialna do zbiornika | Proste instalacje ogrodowe lub tymczasowe | Nie zawsze współpracuje z klasycznym presostatem i zbiornikiem |
Pompa powierzchniowa ma ograniczoną wysokość ssania. Dla wielu modeli granica wynosi około 8 m, ale długi odcinek poziomy dodatkowo pogarsza warunki pracy. W praktyce 10 m rury poziomej może odpowiadać mniej więcej 1-1,5 m wysokości ssania, zależnie od średnicy przewodu i konkretnej pompy.
Gdy lustro wody znajduje się głębiej, wybieram pompę głębinową. Nie próbuję wtedy „ratować” układu mocniejszą pompą powierzchniową, ponieważ problemem jest fizyczna granica zasysania, a nie tylko moc silnika.
Tak wygląda poprawna kolejność elementów

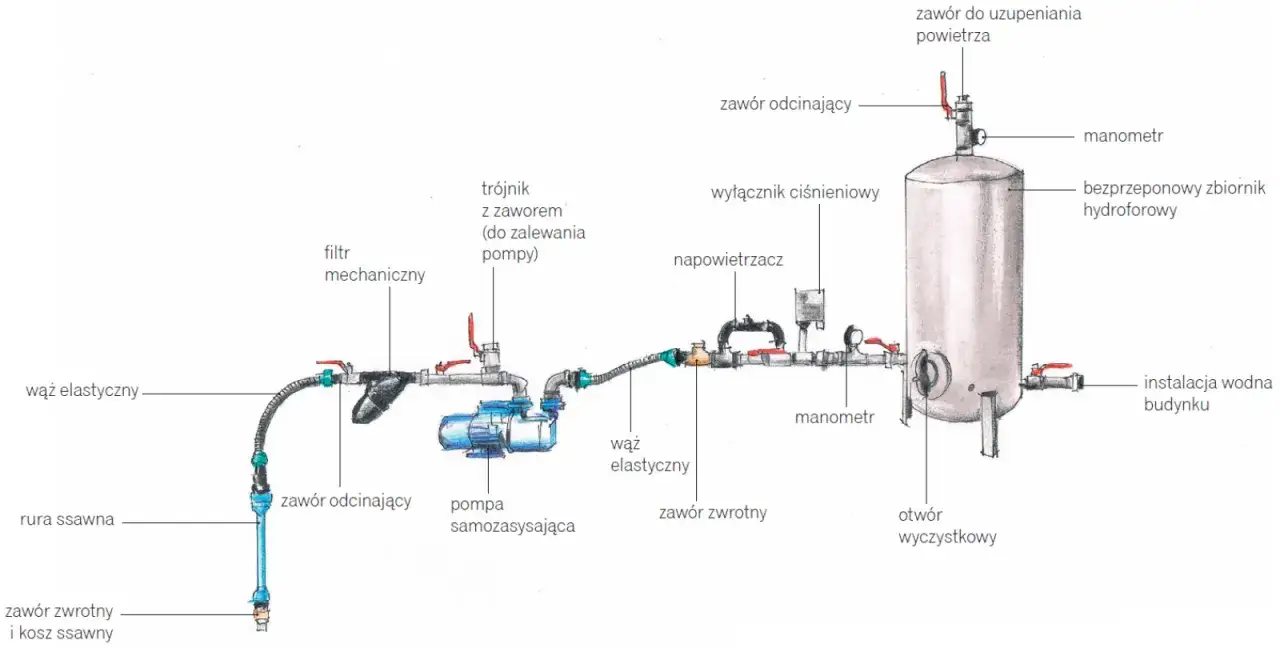

Najprostszy schemat dla pompy powierzchniowej wygląda tak:
Studnia → kosz ssawny z zaworem zwrotnym → przewód ssawny → pompa → przewód tłoczny → zawór zwrotny → króciec przyłączeniowy → zbiornik hydroforowy z manometrem i presostatem → zawór odcinający → filtr → instalacja domu.
Presostat, nazywany też wyłącznikiem ciśnieniowym, włącza pompę po spadku ciśnienia i wyłącza ją po osiągnięciu ustawionej wartości. Manometr pokazuje aktualne ciśnienie, a zbiornik przeponowy magazynuje wodę i ogranicza liczbę uruchomień silnika.
W układzie z pompą głębinową schemat zmienia się po stronie studni:
Pompa głębinowa → przewód tłoczny → zawór zwrotny, jeśli nie jest wbudowany w pompę → zbiornik hydroforowy z presostatem i manometrem → filtr → instalacja wewnętrzna.
Nie montuję drobnego filtra przed pompą powierzchniową, jeśli może on ograniczyć przepływ po stronie ssawnej. Zanieczyszczenia zatrzymuje kosz ssawny, a dokładniejsze filtrowanie najbezpieczniej wykonać za zbiornikiem, już na przewodzie tłocznym.
Montaż pompy powierzchniowej wymaga szczelnego ssania
Najwięcej problemów powoduje przewód ssawny. Po tej stronie pompa nie tylko tłoczy wodę, lecz wytwarza podciśnienie, dlatego nawet mała nieszczelność na gwincie może zasysać powietrze bez widocznego wycieku wody.
- Ustaw pompę na równej, stabilnej podstawie w suchym i zabezpieczonym przed mrozem pomieszczeniu.
- Poprowadź przewód ssawny możliwie krótko, bez zbędnych kolan i przewężeń. Jego średnica powinna być zgodna z instrukcją, często minimum 1 cal, a przy większych pompach 1¼ cala.
- Na końcu przewodu w studni zamontuj zawór zwrotny z koszem ssawnym. Kosz powinien znajdować się co najmniej około 30 cm nad dnem i pozostawać zanurzony także przy najniższym poziomie wody.
- Ułóż przewód ze stałym spadkiem w kierunku studni. Unikaj miejsc, w których powstaje syfon zatrzymujący powietrze.
- Uszczelnij wszystkie połączenia i nie przenoś naprężeń rury na króciec pompy. Gwint dokręć pewnie, ale bez przesady, żeby go nie uszkodzić.
- Po stronie tłocznej zamontuj zawór zwrotny, przyłącze zbiornika, manometr, presostat i zawór odcinający.
Przewód ssawny powinien być sztywny i przeznaczony do pracy pod podciśnieniem. Zwykły miękki wąż może się spłaszczyć, a popularny wąż antywibracyjny nie zawsze nadaje się do ssania. Z mojego doświadczenia wynika, że wymiana przypadkowego węża na właściwą rurę ssawną rozwiązuje sporą część problemów z zapowietrzaniem.
Pompa głębinowa działa według prostszego schematu hydraulicznego
W studni wierconej pompa głębinowa znajduje się pod lustrem wody, więc nie występuje klasyczny przewód ssawny. Urządzenie tłoczy wodę do budynku, a zbiornik przeponowy stabilizuje ciśnienie i przejmuje krótkie pobory, na przykład umycie rąk lub spłukanie toalety.
Pompa powinna być zawieszona na rurze tłocznej albo atestowanej lince, nigdy na samym przewodzie elektrycznym. Przewód tłoczny dobiera się do wydajności i wysokości podnoszenia. Zbyt mała średnica zwiększa opory, obniża przepływ i może powodować częstsze załączanie urządzenia.
Przy wyborze zabezpieczeń zwracam uwagę na ochronę przed suchobiegiem. Może ją zapewnić sonda poziomu, wyłącznik pływakowy, czujnik przepływu albo sterownik współpracujący z pompą. Sam presostat nie zawsze wykryje brak wody, dlatego nie powinien być traktowany jako pełne zabezpieczenie.
Jeżeli chcesz lepiej zrozumieć dobór i pracę takiego układu, pomocne będzie omówienie, czym jest pompa głębinowa z hydroforem. W praktyce właśnie dopasowanie pompy do wydajności studni ma większe znaczenie niż kupowanie urządzenia o najwyższej mocy.
Uruchomienie i ustawienia decydują o trwałości zestawu
Przed pierwszym startem pompę powierzchniową oraz przewód ssawny trzeba całkowicie napełnić wodą. Otwieram kran po stronie instalacji, wlewam wodę przez otwór zalewowy pompy i uruchamiam urządzenie przy swobodnym wypływie. Jeśli po około 2-3 minutach pompa nadal nie podaje wody, wyłączam ją i ponownie sprawdzam zalanie oraz szczelność.
Charakterystyczne grzechotanie, pęcherzyki powietrza i brak osiągnięcia ciśnienia wyłączenia wskazują zwykle na nieszczelność ssania. Nie pozwalam pompie pracować długo bez wody, ponieważ suchobieg może zniszczyć uszczelnienie mechaniczne i elementy hydrauliczne.
Ciśnienie załączania i wyłączania ustawia się na presostacie zgodnie z instrukcją pompy oraz wymaganiami instalacji. Często spotyka się wartości około 2,0 i 3,5 bara, ale nie należy kopiować ich bez sprawdzenia maksymalnego ciśnienia zbiornika, pompy i armatury.
Ciśnienie powietrza w zbiorniku przeponowym mierzę po odłączeniu pompy, zamknięciu dopływu i całkowitym spuszczeniu wody. W wielu instalacjach przyjmuje się wartość około 0,2 bara poniżej ciśnienia załączania. Ostateczne ustawienie powinno wynikać z dokumentacji konkretnego zbiornika.
Podłączenie elektryczne zostawiam osobie z odpowiednimi uprawnieniami. Obwód powinien mieć uziemienie, zabezpieczenie nadprądowe oraz wyłącznik różnicowoprądowy o prądzie zadziałania nie większym niż 30 mA. W pomieszczeniu technicznym trzeba też zabezpieczyć pompę i zbiornik przed wilgocią oraz zamarzaniem.
Przy okazji kontroli sprawdzam także warunki pracy urządzenia zanurzonego. Informacje o tym, jak wygląda praca pompy zanurzeniowej w wodzie, są szczególnie przydatne przy ocenie chłodzenia silnika i ryzyka pracy bez odpowiedniego przepływu.
Trzy kontrole przed zostawieniem instalacji bez nadzoru
- Sprawdź, czy po zamknięciu kranów pompa wyłącza się i nie uruchamia ponownie bez poboru wody.
- Obejrzyj połączenia ssawne i tłoczne, ale nie szukaj wycieku wyłącznie wzrokiem. Po stronie ssawnej równie ważne jest zasysanie powietrza.
- Porównaj ciśnienie na manometrze z dopuszczalną wartością zbiornika oraz ustawieniami presostatu.
Dobrze wykonany układ nie musi być skomplikowany. Największą różnicę robi właściwy wybór pompy, odpowiednia średnica przewodu, szczelne ssanie, sprawny zawór zwrotny i zabezpieczenie przed suchobiegiem. Jeżeli którykolwiek z tych punktów budzi wątpliwości, bezpieczniej zlecić montaż i regulację instalatorowi niż szukać przyczyny po awarii pompy.
